Podłącz radio samochodowe - schemat i montaż krok po kroku

Najpierw sprawdź, czy masz ISO, czy już potrzebujesz adaptera

W klasycznym układzie samochodowe radio korzysta z dwóch ośmiopinowych bloków ISO: jeden odpowiada za zasilanie i sterowanie, drugi za głośniki. To właśnie ten standard najczęściej upraszcza sprawę, bo nie trzeba ciąć fabrycznej instalacji ani zgadywać, który przewód do czego służy. Najwięcej błędów zaczyna się wtedy, gdy ktoś zakłada, że każdy samochód ma identyczną kostkę i identyczne kolory przewodów.

Ja zawsze sprawdzam trzy rzeczy: czy za radiem faktycznie jest ISO, czy instalacja nie jest podzielona na dwa osobne wtyki i czy auto nie wymaga adaptera pod konkretną markę lub model. W nowszych samochodach częściej trafia się też sterowanie po magistrali CAN, więc radio nie zawsze dostaje prosty sygnał „po stacyjce” tak jak w starszych autach. Jeśli tego nie sprawdzisz wcześniej, możesz mieć radio, które działa, ale traci pamięć, nie wyłącza się prawidłowo albo nie uruchamia się razem z zapłonem.

W praktyce wolę dołożyć adapter niż przerabiać wiązkę na skróty. To szczególnie ważne przy autach z fabrycznym wzmacniaczem, sterowaniem z kierownicy, aktywną anteną albo rozbudowaną elektroniką pokładową. Kiedy ten etap jest jasny, można spokojnie przejść do samego schematu przewodów.

Schemat przewodów, który naprawdę pomaga przy montażu

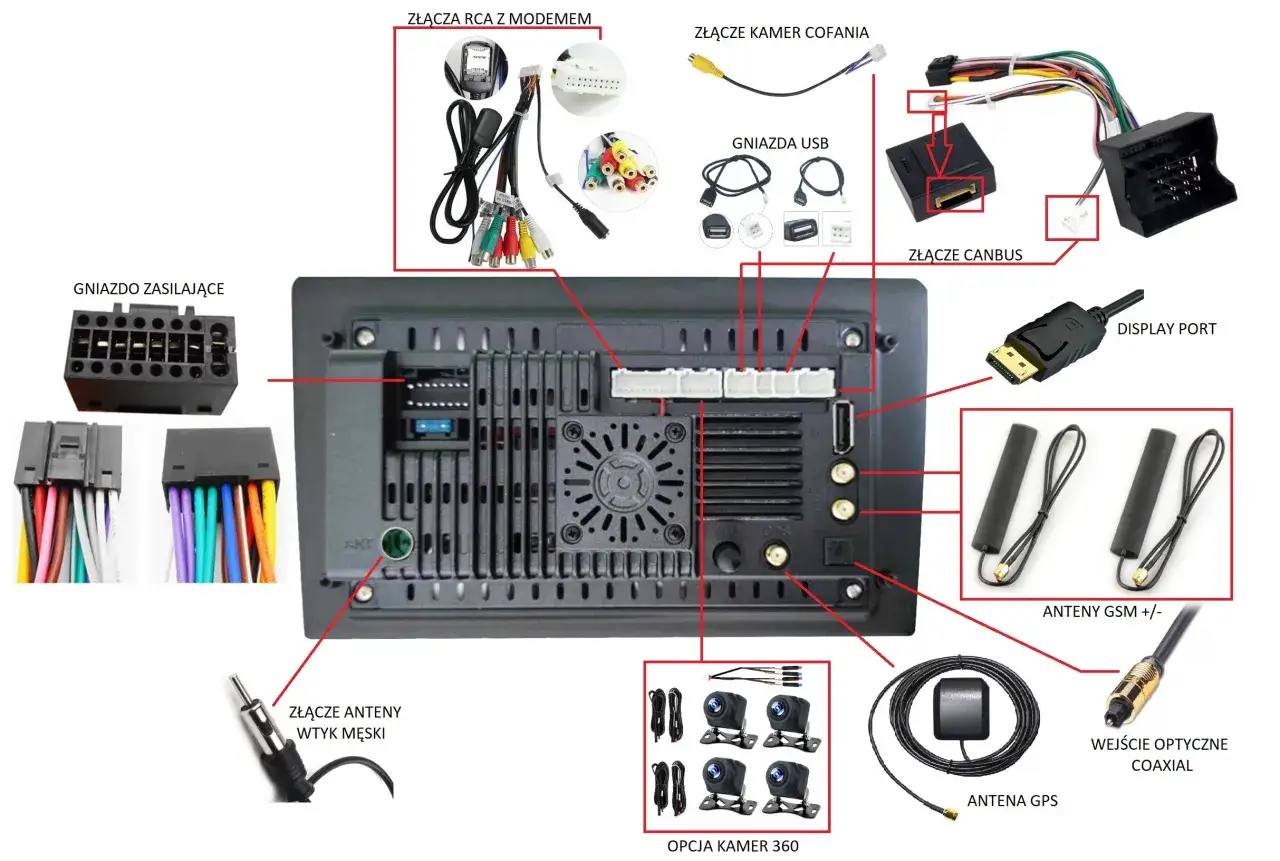

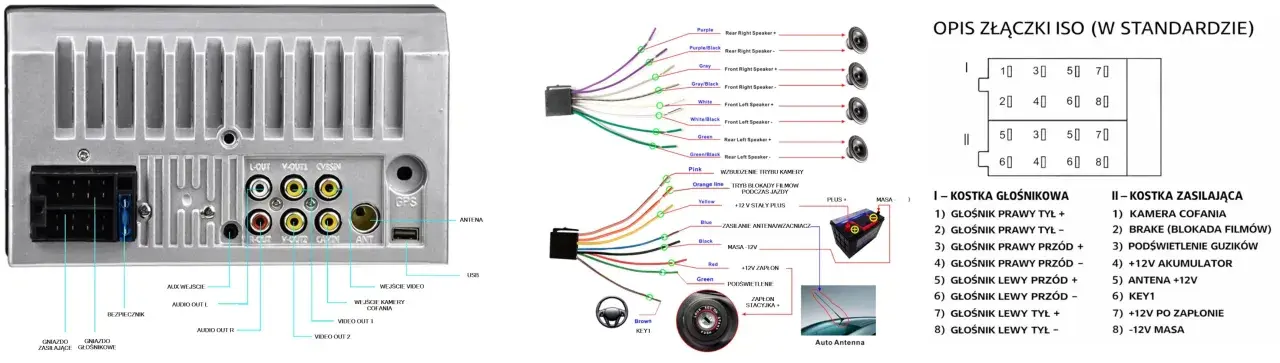

Najbardziej użyteczny schemat to nie ozdobny rysunek, tylko proste zestawienie funkcji przewodów. Kolory w radiu aftermarketowym są zwykle dość powtarzalne, ale w instalacji auta bywają inne, więc funkcję zawsze traktuję ważniej niż sam kolor. Nie łączę nic „na oko”, jeśli mam choć cień wątpliwości, bo jeden błędny pin potrafi narobić więcej szkody niż brak radia.

Podłącz radio krok po kroku bez zgadywania

Gdy mam już pewność co do złącza, przechodzę do samego montażu. Ja robię to zawsze w tej samej kolejności, bo wtedy minimalizuję ryzyko zwarcia i łatwiej znaleźć błąd, jeśli coś nie ruszy za pierwszym razem.

1. Odłączam minus akumulatora, zanim dotknę wiązki.
2. Wyjmuję stare radio i odpinam antenę oraz kostki zasilające.
3. Sprawdzam, czy w aucie jest gotowa kostka ISO, czy potrzebny jest adapter pod konkretny model.
4. Łączę masę jako pierwszą, potem przewód stałego plusa i przewód ACC.
5. Podpinam pary głośnikowe zgodnie z funkcją, nie według przypuszczeń.
6. Dołączam przewód antenowy, a przewód remote tylko wtedy, gdy naprawdę mam aktywną antenę albo wzmacniacz.
7. Włączam radio jeszcze przed wsunięciem go do kieszeni i sprawdzam dźwięk, pamięć oraz reakcję na zapłon.
8. Dopiero po teście porządkuję wiązkę, zabezpieczam ją opaskami i montuję radio na stałe.

Przy takim podejściu najczęściej wychodzi od razu, czy wszystko jest dobrze zasilone i czy głośniki grają w odpowiednich kanałach. Jeśli radio działa tylko po podtrzymaniu ręką albo gaśnie po włożeniu do konsoli, wiem, że problem leży w wiązce, a nie w samym urządzeniu. To prowadzi do następnej rzeczy, czyli typowych objawów źle podłączonego zasilania.

Co robić, gdy radio traci pamięć albo nie włącza się po kluczyku

Najbardziej zdradliwy scenariusz to taki, w którym radio niby gra, ale zachowuje się nielogicznie. Wtedy nie szukam od razu awarii w samym urządzeniu, tylko wracam do podstaw: stały plus, ACC i masa. W praktyce to właśnie te trzy punkty odpowiadają za większość problemów po montażu.

Jeśli auto nie ma osobnej pozycji ACC w stacyjce, część radioodtwarzaczy dopuszcza podłączenie czerwonego do stałego +12 V, ale trzeba liczyć się z ryzykiem poboru prądu w trybie czuwania. Wtedy wolę sprawdzić instrukcję konkretnego modelu i ocenić, czy lepszy będzie adapter, przekaźnik albo inne rozwiązanie niż zwykłe mostkowanie przewodów. To drobny detal, który później decyduje o tym, czy akumulator będzie spokojnie trzymał napięcie.

Najczęstsze błędy, które psują montaż

Przy radiu samochodowym nie przegrywa się na wielkiej filozofii, tylko na drobiazgach. Najczęściej widzę te same pomyłki, a każda z nich ma konkretny skutek.

• Łączenie minusów głośników z karoserią - to błąd, bo wyjścia głośnikowe pracują w parach i nie powinny być traktowane jak zwykła masa.
• Zamiana żółtego z czerwonym bez sprawdzenia - radio może działać, ale traci pamięć albo nie wyłącza się tak, jak powinno.
• Słaba masa na lakierze - powoduje trzaski, zanikające zasilanie i niestabilną pracę urządzenia.
• Izolowanie przewodów samą taśmą - to szybkie tylko na chwilę, bo po czasie połączenie potrafi się poluzować.
• Brak adaptera w aucie z CAN lub aktywną anteną - wtedy radio jest technicznie podłączone, ale nie współpracuje z resztą samochodu tak, jak powinno.
• Wsunięcie radia bez testu - jeśli coś jest źle, poprawka zajmuje potem dużo więcej czasu.

Ja mam prostą zasadę: jeśli schemat nie zgadza się z kolorem przewodu, ufam miernikowi, nie kolorowi. To podejście może wydawać się przesadne przy prostym montażu, ale właśnie ono odróżnia szybką robotę od roboty, którą trzeba robić drugi raz. A skoro już masz radio podłączone, zostaje jeszcze ostatni etap kontroli.

Co sprawdzam, zanim zamknę deskę i oddam auto

Po montażu nie kończę pracy na samym „radio się włącza”. To za mało, bo wiele problemów wychodzi dopiero po kilku minutach albo po wyłączeniu zapłonu. Dlatego przed złożeniem konsoli robię krótki test funkcjonalny.

• Sprawdzam, czy radio pamięta ustawienia po wyłączeniu i ponownym uruchomieniu auta.
• Odsłuchuję każdy kanał osobno, żeby upewnić się, że lewy i prawy przód oraz tył grają właściwie.
• Kontroluję, czy antena, podświetlenie i ewentualny wzmacniacz reagują tylko wtedy, kiedy powinny.

Jeżeli wszystko zgadza się od razu, montaż zwykle można uznać za zamknięty. Jeśli nie, poprawiam przewód albo dokładam właściwy adapter, zanim radio wróci do kieszeni, bo tak jest szybciej, bezpieczniej i po prostu czyściej od strony elektryki.
