Sprawny układ ładowania nie daje spektakularnych objawów, ale jego awaria potrafi unieruchomić auto w najmniej wygodnym momencie. Poniżej pokazuję, jak podejść do diagnostyki regulatora napięcia w alternatorze bez zgadywania: od objawów, przez pomiar miernikiem, po ocenę, czy winny jest sam regulator, przewody, czy cały alternator.
Najszybciej diagnozuje się układ ładowania pomiarem napięcia na akumulatorze
- Na zgaszonym silniku sprawdzam napięcie akumulatora, bo słaby akumulator potrafi zafałszować wynik.
- Na pracującym silniku zdrowy układ zwykle utrzymuje około 13,8-14,5 V, ale w autach z inteligentnym ładowaniem odczyt bywa bardziej zmienny.
- Zbyt niskie napięcie sugeruje problem z ładowaniem, lecz nie zawsze sam regulator.
- Zbyt wysokie napięcie jest bardziej niebezpieczne, bo może gotować akumulator i szkodzić elektronice.
- Różnica między alternatorem a akumulatorem pomaga wykryć spadki napięcia w przewodach i masie.
- Test na stole ma sens wtedy, gdy wynik pomiarów w aucie nie daje jednoznacznej odpowiedzi.
Kiedy winny jest regulator, a kiedy trzeba szukać gdzie indziej
W diagnostyce ładowania najłatwiej wpaść w pułapkę: świeci kontrolka akumulatora, więc od razu winny ma być regulator. Ja tego nie zakładam. Objawy uszkodzenia regulatora napięcia bywają podobne do problemów z paskiem osprzętu, połączeniami masy, akumulatorem albo mostkiem prostowniczym w samym alternatorze.
Najbardziej typowe sygnały to migające światła, raz za niskie, raz za wysokie napięcie ładowania, rozładowujący się akumulator mimo jazdy oraz wyraźny zapach przegrzania lub „gotowania” akumulatora. W praktyce ważne jest nie tylko to, co się dzieje, ale kiedy się dzieje: na biegu jałowym, po włączeniu świateł, przy zimnym rozruchu czy dopiero po dłuższej jeździe.
| Objaw | Co może sugerować | Co sprawdzić jako pierwsze |
|---|---|---|
| Kontrolka ładowania świeci stale | Brak ładowania, uszkodzony regulator, problem z przewodem wzbudzenia | Pasek, napięcie akumulatora, przewody i bezpieczniki |
| Napięcie rośnie powyżej normy | Regulator nie ogranicza ładowania | Pomiar przy akumulatorze i na alternatorze, stan połączeń |
| Napięcie jest zbyt niskie | Regulator, szczotki, mostek prostowniczy albo spadki na kablach | Pomiar pod obciążeniem, kontrola masy, pasek, B+ |
| Światła pulsują | Niestała regulacja, problem z diodami lub połączeniami | Stabilność napięcia i stan alternatora pod obciążeniem |
Jeśli po takim wstępnym przesiewie objawy nadal wskazują na układ ładowania, przechodzę do narzędzi i pomiaru, bo dopiero tam widać różnicę między przypuszczeniem a faktem.
Czego potrzebujesz do rzetelnego testu
Do podstawowej diagnozy wystarczy cyfrowy multimetr z pomiarem napięcia DC. W praktyce przydają się też rękawice, latarka i dostęp do klem akumulatora. Jeżeli chcesz pójść krok dalej, warto mieć możliwość pomiaru napięcia przemiennego, ale to już dodatek, a nie punkt wyjścia.
Ważna rzecz: nie testuję układu przez odłączanie akumulatora na pracującym silniku. To stary garażowy trik, który w nowoczesnym aucie potrafi narobić szkód w elektronice. Lepiej zmierzyć napięcie poprawnie niż ryzykować uszkodzenie sterowników, radia albo modułów komfortu.
Przed właściwym testem akumulator powinien być przynajmniej w przyzwoitej kondycji. Na postoju, po odczekaniu kilku godzin od jazdy lub ładowania, zdrowy akumulator zwykle pokazuje około 12,4-12,8 V. Jeśli widzę 12,2 V lub mniej, najpierw ładuję albo podmieniam akumulator do testu, bo słabe ogniwo potrafi zmylić cały obraz diagnostyczny.
Gdy sprzęt jest już gotowy, przechodzę do pomiarów na aucie, bo to one najszybciej pokazują, czy regulator naprawdę pracuje poprawnie.
Jak sprawdzić regulator napięcia w alternatorze miernikiem w aucie

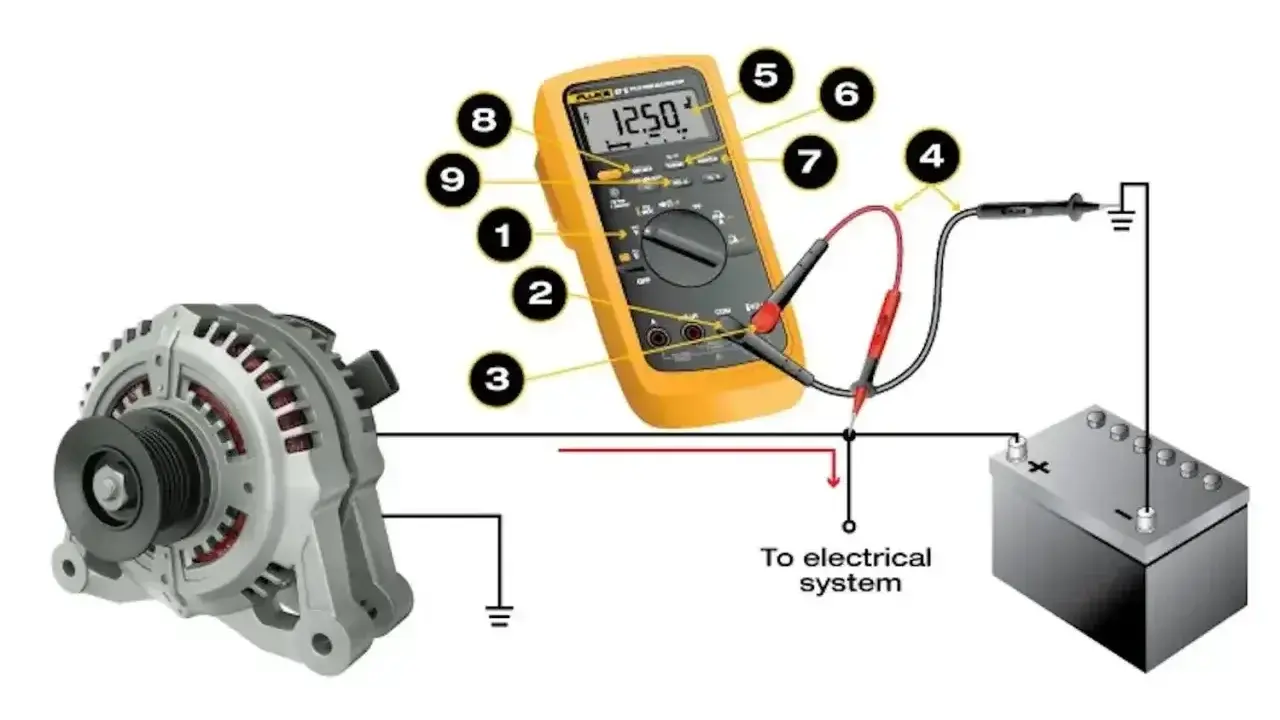

Właśnie tutaj odpowiadam najprościej na pytanie, jak sprawdzić regulator napięcia w alternatorze: mierzę napięcie w kilku warunkach i porównuję wyniki. Nie robię jednego odczytu i nie wyciągam z niego zbyt daleko idących wniosków, bo układ ładowania reaguje na obroty, obciążenie i temperaturę.
- Sprawdzam napięcie spoczynkowe akumulatora. Mierzę na zgaszonym silniku, najlepiej po chwili postoju. Wynik około 12,4-12,8 V oznacza, że baza do dalszego testu jest sensowna.
- Uruchamiam silnik i mierzę ponownie na klemach akumulatora. Na biegu jałowym napięcie powinno wzrosnąć. W większości aut zdrowy układ ładowania trzyma zwykle okolice 13,8-14,5 V.
- Podnoszę obroty do około 1500-2000 obr./min. Regulator powinien utrzymywać napięcie stabilnie, bez skoków i bez wyjścia poza rozsądny zakres.
- Włączam odbiorniki prądu. Światła mijania, dmuchawę, ogrzewanie tylnej szyby, ewentualnie podgrzewanie foteli. Dobre ładowanie nie powinno się wtedy załamać.
- Porównuję pomiar na akumulatorze z pomiarem na alternatorze. Jeśli na alternatorze jest wyraźnie więcej niż na akumulatorze, szukam spadków napięcia w przewodzie dodatnim albo problemu z bezpiecznikiem topikowym. Jeśli różnica po stronie masy przekracza okolice 0,2 V, podejrzewam słabe połączenie masowe.
W autach z inteligentnym ładowaniem, sterowanym przez ECU przez sygnał PWM lub LIN, odczyty mogą chwilowo odbiegać od klasycznej normy. To nie musi oznaczać usterki. Dlatego przy nowszych samochodach nie oceniam sytuacji po jednym pomiarze na wolnych obrotach, tylko patrzę na zachowanie napięcia przy zmianie obciążenia i zgodność z danymi dla konkretnego modelu.
Jeżeli wynik nadal jest niejasny, przechodzę do interpretacji liczb. To właśnie ona zwykle oddziela faktyczną awarię od pozornie podejrzanego odczytu.
Co oznaczają konkretne wyniki pomiaru
Same cyfry są bardziej użyteczne niż opis objawów, ale tylko wtedy, gdy wiadomo, jak je czytać. Poniżej zestawiam najczęstsze zakresy, z którymi spotykam się przy diagnostyce układu ładowania.
| Wynik | Najbardziej prawdopodobna interpretacja | Co zrobić dalej |
|---|---|---|
| 12,4-12,8 V na postoju | Akumulator w przyzwoitym stanie na potrzeby testu | Przejść do pomiaru z pracującym silnikiem |
| 13,8-14,5 V przy pracy silnika | Układ ładowania najczęściej działa prawidłowo | Sprawdzić zachowanie pod obciążeniem |
| 13,0-13,7 V przy pracy silnika | Ładowanie jest za słabe albo niestabilne | Kontrola paska, przewodów, masy, regulatora i diod |
| 14,8 V i więcej | Ryzyko przeładowania, regulator może nie ograniczać napięcia | Nie zwlekać z dalszą diagnozą |
| Powyżej 16 V | Stan niebezpieczny dla akumulatora i elektroniki | Przerwać jazdę i usuwać usterkę od razu |
| Różnica ponad około 0,2 V między alternatorem a akumulatorem | Spadek napięcia w przewodach albo na masie | Sprawdzić połączenia, złącza, bezpiecznik i klemy |
Warto też pamiętać o jednym wyjątku: w niektórych autach z systemem start-stop i inteligentnym zarządzaniem energią napięcie nie trzyma się sztywno jednego progu. Wtedy kluczem jest stabilność, reakcja na obciążenie i brak skoków w górę, a nie sama liczba wyświetlona na mierniku. To prowadzi naturalnie do sytuacji, w której sam test na aucie nie wystarcza i trzeba sięgnąć po próbę warsztatową.
Test na stole i szybka weryfikacja po wyjęciu alternatora
Jeśli pomiar w samochodzie nie daje jednoznacznej odpowiedzi, test na stole ma sens. W praktyce wykonuje go warsztat elektromechaniczny albo serwis z odpowiednim testerem. Taki test pozwala sprawdzić nie tylko regulator, ale też wydajność alternatora pod obciążeniem, pracę szczotek, stan pierścieni ślizgowych i prostownika.
To ważne, bo uszkodzony regulator nie jest jedyną przyczyną złego ładowania. Widziałem już przypadki, w których winny był zużyty zestaw szczotek, luźny styk na wyjściu B+, pęknięta masa albo mostek diodowy, który dawał mylące objawy podobne do awarii regulatora. Z zewnątrz wszystko wygląda podobnie, a na stole wychodzi, co naprawdę nie trzyma parametrów.
W starszych alternatorach z zewnętrznym regulatorem diagnostyka jest prostsza, bo układ ma mniej elektroniki i łatwiej odseparować poszczególne elementy. W nowszych konstrukcjach regulator często współpracuje z elektroniką pojazdu, więc zwykłe „jest albo nie ma ładowania” to za mało. Tu liczy się zachowanie całego systemu, nie jednego komponentu.
Jeśli po takim teście alternator nadal budzi wątpliwości, nie odkładałbym sprawy na później. Zostaje jeszcze ostatni etap: uporządkowanie instalacji i decyzja, czy naprawa ma sens, czy lepiej wymienić konkretny element.
Co zrobić po diagnozie, żeby nie wymieniać części w ciemno
Najbardziej praktyczna zasada brzmi: zanim kupię nowy alternator, sprawdzam rzeczy najprostsze i najtańsze. Czyste klemy, pewna masa silnika i karoserii, dobry pasek oraz brak korozji na złączach potrafią rozwiązać problem bez grzebania w samym regulatorze.
- Oglądam pasek osprzętu. Ślizgający się lub popękany pasek potrafi zaniżyć ładowanie, nawet jeśli regulator jest sprawny.
- Sprawdzam połączenia masowe. Luźna masa daje objawy bardzo podobne do awarii alternatora.
- Kontroluję przewód B+ i bezpiecznik topikowy. Uszkodzenie w tej części obwodu obniża napięcie na akumulatorze mimo poprawnej pracy alternatora.
- Patrzę na objawy po włączeniu dużego obciążenia. Jeśli napięcie siada dopiero przy dmuchawie, ogrzewaniu szyby i światłach, problem często leży w wydajności układu albo w spadkach napięcia.
- Nie ignoruję przeładowania. Jeżeli napięcie wyraźnie przekracza bezpieczny zakres, akumulator może szybko się zużyć, a elektronika zaczyna pracować w złych warunkach.
Jeżeli samochód ma już spory przebieg, a alternator jest zintegrowany z regulatorem i szczotkami w jednym module, często bardziej opłaca się wymienić kompletny zestaw naprawczy niż rozbijać naprawę na półśrodki. Taka decyzja zależy jednak od konstrukcji konkretnego modelu, dostępności części i stanu samego alternatora, więc nie traktuję jej automatycznie jako jedynej słusznej.
Najrozsądniej jest zacząć od pomiaru, potem sprawdzić spadki napięcia, a dopiero na końcu rozbierać alternator. Dzięki temu diagnoza jest szybsza, tańsza i zwyczajnie mniej ryzykowna dla auta.
Najwięcej czasu oszczędza chłodna diagnoza, nie wymiana całego alternatora
W praktyce regulator napięcia sprawdza się najlepiej przez porównanie kilku pomiarów, a nie przez jedną „magiczną” liczbę. Jeśli napięcie na pracującym silniku trzyma się w granicach, rośnie pod obciążeniem i nie ma dużych spadków między alternatorem a akumulatorem, układ zwykle jest zdrowy. Jeśli wynik jest za niski albo za wysoki, wtedy szukam dalej: w regulatorze, szczotkach, prostowniku, masie albo przewodach.
Największy błąd, jaki widzę, to wymiana części bez potwierdzenia. Zwykle taniej i szybciej wychodzi najpierw zmierzyć, a dopiero potem kupować części. W układzie ładowania to naprawdę robi różnicę.
Jeśli po czyszczeniu styków, kontroli paska i powtórzeniu pomiaru wynik nadal odbiega od normy, nie zgaduję już dalej na ślepo. Wtedy najlepiej oddać alternator do testu na stole albo do elektryka samochodowego, bo uszkodzony regulator potrafi pociągnąć za sobą akumulator i elektronikę pokładową.
