Czujnik polozenia przepustnicy, czyli TPS, to jeden z tych elementów, które z pozoru wyglądają niepozornie, a potrafią rozstroić pracę silnika w bardzo odczuwalny sposób. W tym artykule wyjaśniam, jak działa, jakie daje objawy, jak go sprawdzić bez zgadywania oraz kiedy wystarczy czyszczenie, a kiedy rozsądniej wymienić część lub zrobić adaptację sterownika.
Najważniejsze rzeczy o TPS, które pomagają szybko zawęzić usterkę
- TPS informuje sterownik silnika, jak bardzo otwarta jest przepustnica, a od tego zależy dawka paliwa i reakcja na gaz.
- Najczęstsze objawy awarii to falujące obroty, szarpanie, opóźniona reakcja na pedał gazu, check engine i czasem tryb awaryjny.
- Diagnozę warto zacząć od odczytu błędów, parametrów bieżących i oględzin wiązki, a nie od wymiany części w ciemno.

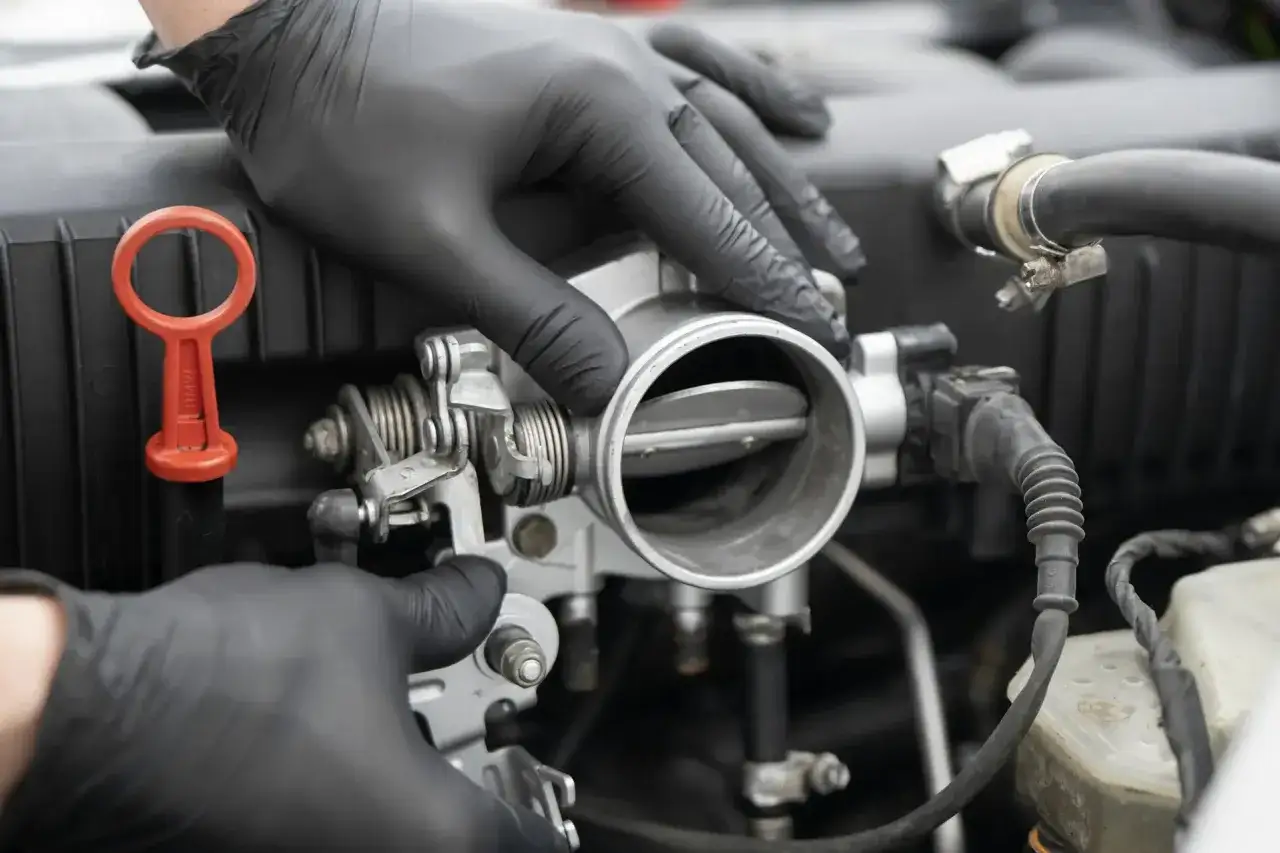

- W wielu autach czujnik jest zintegrowany z korpusem przepustnicy, więc naprawa może oznaczać wymianę całego zespołu.
- Po czyszczeniu lub wymianie często potrzebna jest adaptacja przepustnicy, bo sterownik musi nauczyć się nowych wartości.
Jak działa czujnik położenia przepustnicy i co z tego wynika
TPS mierzy kąt otwarcia przepustnicy i przekazuje tę informację do sterownika silnika. ECU na tej podstawie dobiera dawkę paliwa, kąt zapłonu, korekty biegu jałowego i reakcję na gwałtowne dodanie gazu. W praktyce to właśnie ten sygnał decyduje o tym, czy silnik reaguje płynnie, czy sprawia wrażenie ospałego albo nerwowego.
W nowoczesnych autach sprawa jest jeszcze bardziej wymagająca, bo elektronika nie tylko odczytuje położenie klapki, ale też kontroluje jej ruch. Jeśli sygnał jest niespójny, sterownik widzi problem z wiarygodnością danych i potrafi ograniczyć moc albo przejść w tryb awaryjny. Dlatego drobna usterka na tym poziomie potrafi dać wyraźny efekt za kierownicą.
Przeczytaj również: Przepustnica w benzynie - objawy, diagnoza, naprawa
Potencjometr, czujnik bezstykowy i podwójny tor sygnałowy
- Potencjometryczny TPS działa na ścieżce oporowej i ślizgaczu. To rozwiązanie proste, ale z czasem zużywa się mechanicznie.
- Czujnik bezstykowy wykorzystuje efekt Halla lub podobną technologię. Nie ma klasycznego tarcia, więc zwykle jest trwalszy.
- Układ z dwoma torami sygnałowymi porównuje dwa odczyty naraz. Jeśli wartości się rozjeżdżają, sterownik traktuje to jako błąd bezpieczeństwa.
To właśnie dlatego uszkodzony czujnik nie zawsze daje jeden prosty objaw. Czasem silnik tylko lekko faluje na wolnych obrotach, a czasem od razu ogranicza reakcję na gaz. Z takim obrazem łatwiej przejść do symptomów, które kierowca zauważa najszybciej.
Objawy, które najczęściej wskazują na problem z TPS
Nie diagnozuję TPS-a po jednym sygnale ostrzegawczym, bo podobne objawy mogą dawać też inne usterki. Jeśli jednak kilka z nich występuje razem, podejrzenie rośnie bardzo szybko.
| Objaw | Co kierowca zwykle zauważa | Co jeszcze może to powodować |
|---|---|---|
| Falujące obroty biegu jałowego | Silnik nie trzyma stałych obrotów, „pływa” na postoju | Zabrudzona przepustnica, nieszczelność dolotu, problem z adaptacją |
| Szarpanie przy przyspieszaniu | Auto reaguje nierówno, jakby dostawało gaz z opóźnieniem | Układ zapłonowy, przepływomierz, problem z paliwem |
| Opóźniona reakcja na pedał gazu | Po wciśnięciu gazu silnik „myśli” chwilę przed reakcją | Zużyta przepustnica, czujnik pedału gazu, błędy w sterowniku |
| Gaśnięcie na luzie lub przy dojeżdżaniu do świateł | Silnik potrafi zgasnąć przy puszczeniu gazu | Zbyt niskie obroty jałowe, zabrudzony dolot, nieszczelność |
| Check engine lub tryb awaryjny | Kontrolka zapala się, a auto traci część mocy | Błąd sygnału, uszkodzona wiązka, problem z przepustnicą albo pedałem gazu |
| Wyższe spalanie | Samochód zaczyna palić więcej bez wyraźnej przyczyny | Błędne odczyty z dolotu, sonda lambda, wtryski, termostat |
Najbardziej mylące bywa to, że samochód z uszkodzonym TPS-em potrafi jeździć całkiem poprawnie przy lekkim obciążeniu, a dopiero podczas mocniejszego przyspieszania pokazuje problem. Krótka jazda po osiedlu nie zawsze ujawnia usterkę; lepsza jest spokojna próba z płynnym i mocnym wciśnięciem gazu. Dzięki temu łatwiej przejść do diagnostyki, a nie tylko zgadywać po objawach.
Jak sprawdzić czujnik bez zgadywania
Ja zaczynam od odczytu błędów i parametrów bieżących, bo to najszybciej oddziela czujnik od reszty układu. Samo „na oko działa” niewiele znaczy, jeśli sygnał przerywa dopiero pod obciążeniem albo w konkretnym zakresie otwarcia przepustnicy.
- Odczytaj kody usterek i zobacz, czy sterownik zgłasza błędy z grupy związanej z położeniem przepustnicy lub sygnałem poza zakresem.
- Sprawdź dane live na skanerze diagnostycznym. Otwieranie przepustnicy powinno wyglądać płynnie, bez skoków, zacięć i nagłych spadków.

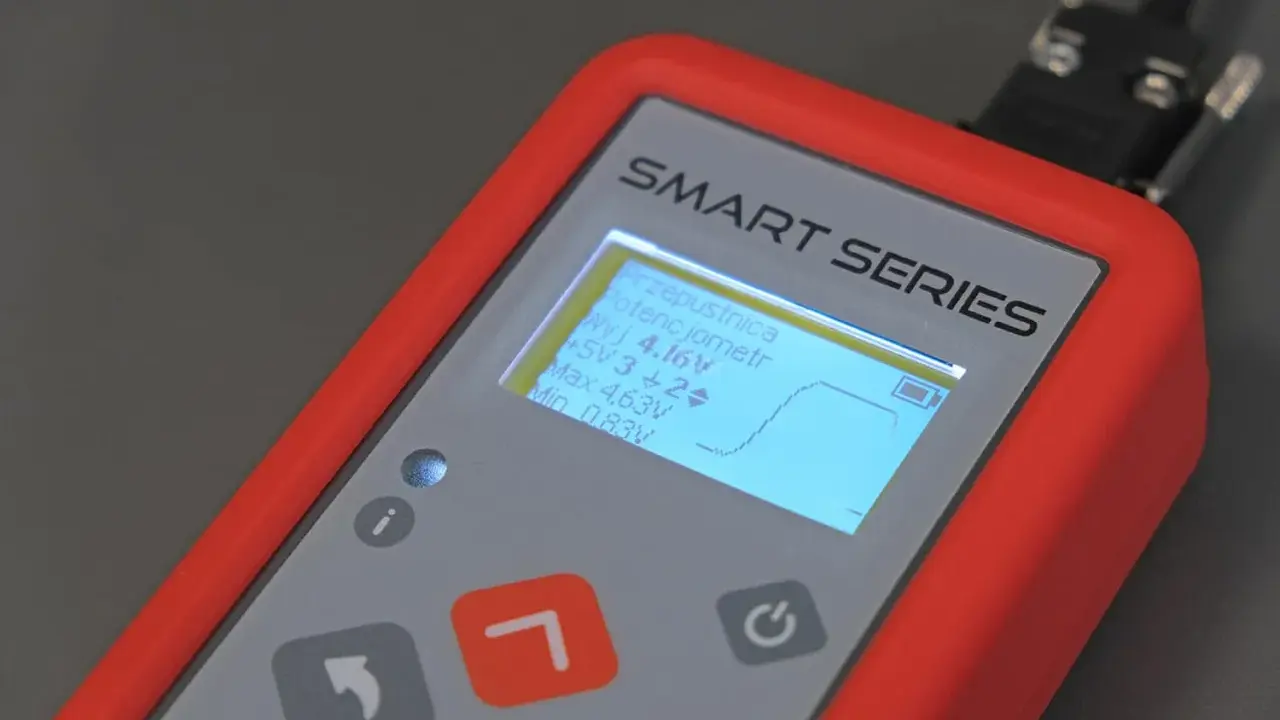

- Zmierz napięcie sygnału multimetrem, jeśli konstrukcja auta na to pozwala. Przy zamkniętej przepustnicy zwykle widzę około 0,4-0,7 V, a przy pełnym otwarciu około 4,0-4,8 V, ale zawsze porównuję to z danymi serwisowymi konkretnego modelu.
- Obejrzyj wtyczkę i wiązkę. Zaśniedziałe piny, pęknięta izolacja albo luźna kostka potrafią udawać uszkodzony czujnik.
- Porównaj zachowanie z czujnikiem pedału gazu w autach z elektronicznym sterowaniem. Jeśli żądanie z pedału nie zgadza się z pozycją przepustnicy, problem może leżeć po obu stronach układu.
| Test | Prawidłowy wynik | Co mnie niepokoi |
|---|---|---|
| Odczyt live data | Wartości zmieniają się płynnie wraz z ruchem przepustnicy | Skoki, przerwy, zamrożone odczyty, nielogiczne wartości |
| Pomiar napięcia | Stały wzrost od niskiej wartości do wysokiej bez zaników | Martwe punkty, nagłe spadki, brak pełnego zakresu |
| Oględziny złącza | Czyste piny, sztywna wtyczka, brak wilgoci | Zielony nalot, luz na kostce, ślady korozji lub oleju |
Warto pamiętać, że wartości graniczne zależą od producenta, więc nie trzymam się ślepo jednego numeru. Jeśli przebieg sygnału ma przerwy albo wyraźne „schody”, zwykle problem leży w czujniku lub torze sygnałowym. Jeśli jednak odczyt jest poprawny, a silnik nadal szarpie, trzeba szukać dalej, bo sama przepustnica nie zamyka całej diagnozy.
Wymiana, czyszczenie i adaptacja po naprawie
Nie każdy problem kończy się wymianą części. Jeśli winna jest sadza na krawędzi przepustnicy, czasem wystarczy czyszczenie i ponowna adaptacja. Jeśli jednak sygnał przeskakuje, czujnik się zużył albo jest zintegrowany z korpusem, naprawa zwykle oznacza wymianę całego zespołu.
| Rozwiązanie | Typowy koszt części | Robocizna w warsztacie | Kiedy ma sens |
|---|---|---|---|
| Czyszczenie przepustnicy | 0 zł | 50-150 zł | Gdy problem wynika z nagaru i zabrudzeń |
| Sam czujnik TPS | 50-250 zł | 100-250 zł | Gdy czujnik jest osobno montowany i sygnał jest niestabilny |
| Przepustnica z wbudowanym TPS | 300-1500 zł | 150-400 zł | Gdy producent zintegrował elementy w jednym korpusie |
| Adaptacja i kasowanie wartości uczących | 0 zł | 50-200 zł | Po wymianie, czyszczeniu lub odłączeniu akumulatora |
W praktyce najwięcej kosztują nie same części, tylko dostęp i konieczność poprawnej procedury po montażu. Jeśli przepustnica ma elektroniczne sterowanie, po naprawie często trzeba wykonać adaptację, bo sterownik musi nauczyć się nowych położeń biegu jałowego i zakresu otwarcia. Bez tego auto potrafi dalej falować, mimo że mechanicznie wszystko wygląda dobrze.
Nie czyściłbym jednak czegoś „na siłę”, jeśli na skanerze widać wyraźne przerwy w sygnale albo czujnik ma zużytą ścieżkę oporową. W takiej sytuacji czyszczenie daje najwyżej krótką poprawę, a problem wróci. To prowadzi do kolejnej ważnej rzeczy: bardzo łatwo pomylić tę usterkę z inną awarią w układzie dolotowym i zapłonowym.
Z czym łatwo pomylić tę usterkę
Najwięcej błędów diagnostycznych widzę wtedy, gdy ktoś wymienia TPS, a problem wraca, bo prawdziwa przyczyna siedzi obok. Silnik nie rozróżnia, czy źródłem kłopotów jest czujnik, nieszczelność czy zabrudzony dolot - kierowca widzi tylko nierówną pracę i brak płynności.
| Możliwa przyczyna | Dlaczego przypomina awarię TPS | Co odróżnia ją w praktyce |
|---|---|---|
| Zabrudzona przepustnica | Falujące obroty i opóźniona reakcja na gaz | Po czyszczeniu objawy często wyraźnie słabną |
| Nieszczelność dolotu | Silnik dostaje fałszywe powietrze i pracuje niestabilnie | Słychać syczenie, a korekty paliwowe rosną |
| Przepływomierz MAF | Auto słabo przyspiesza i szarpie | Objawy zależą bardziej od obciążenia niż od samego położenia przepustnicy |
| Czujnik pedału gazu | W autach z elektronicznym gazem reakcja jest równie nerwowa | Na live data nie zgadza się żądanie pedału z położeniem przepustnicy |
| Układ zapłonowy | Wypadanie zapłonów daje podobne szarpanie | Błędy często wskazują cylindry, a nie sam dolot |
Ja patrzę na taki zestaw objawów jak na układ naczyń połączonych: jeśli jeden element działa źle, sterownik koryguje wszystko dookoła, a wrażenie dla kierowcy bywa podobne. Dlatego przed wymianą czegokolwiek warto sprawdzić, czy cały tor sygnałowy zachowuje się logicznie, a nie tylko „jakoś działa”. To prowadzi do ostatniej praktycznej części, czyli rzeczy, które warto sprawdzić jeszcze przed zamknięciem tematu.
Na co jeszcze zwracam uwagę, zanim uznam sprawę za zamkniętą
W warsztacie najwięcej czasu oszczędza mi nie sama wymiana części, tylko kilka prostych kontroli wykonanych na początku. One często pokazują, że problemem nie jest wyłącznie czujnik, lecz napięcie zasilania, zabrudzona wtyczka albo adaptacja, która zgubiła się po odłączeniu akumulatora.
- Stan złącza - luźna kostka, zielony nalot na pinach albo wilgoć potrafią imitować awarię czujnika.
- Napięcie instalacji - słaby akumulator lub problem z ładowaniem wpływa na pracę elektroniki silnika.
- Filtr powietrza i dolot - brudny filtr i nieszczelny przewód dolotowy zmieniają zachowanie silnika przy tych samych sygnałach TPS.
- Adaptacja po naprawie - po czyszczeniu lub wymianie warto przywrócić ustawienia podstawowe, bo sterownik uczy się nowych wartości.
- Jazda próbna - sprawdzam auto zarówno na spokojnym przyspieszaniu, jak i przy szybkim wciśnięciu gazu, bo dopiero wtedy wychodzą przerwy w sygnale.
