Czujnik położenia wału korbowego - objawy awarii i koszty naprawy

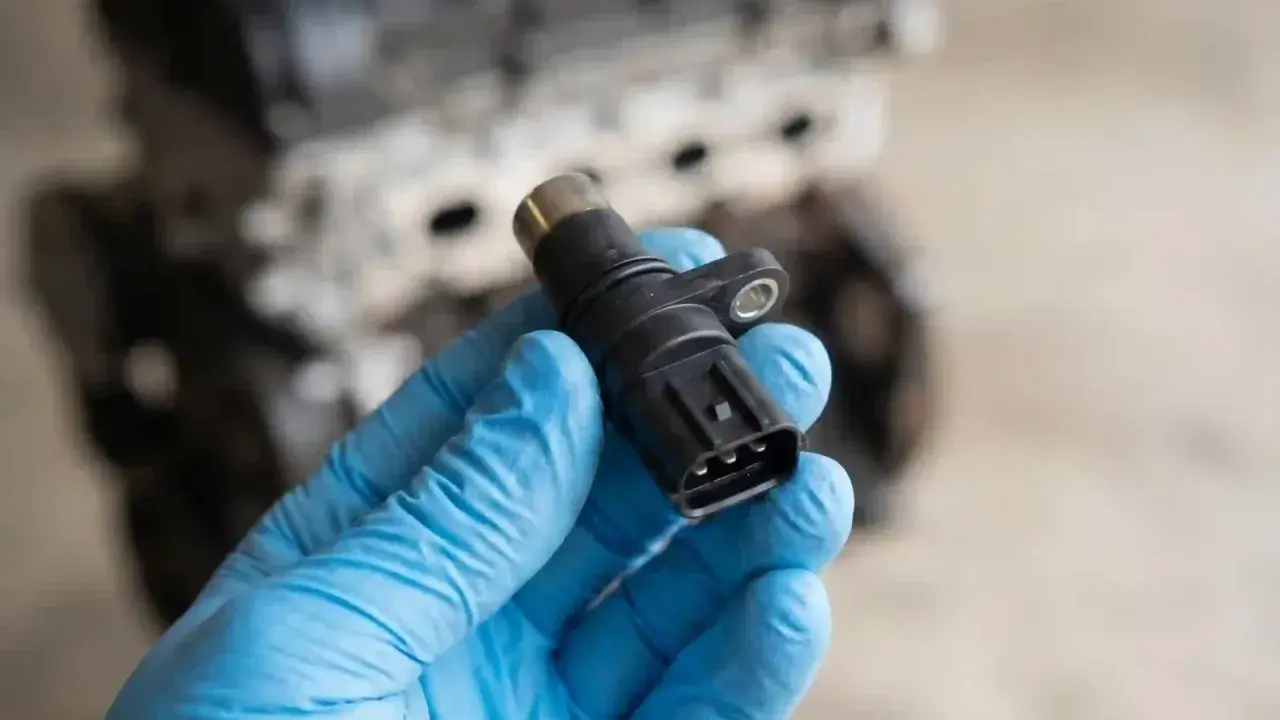

Czujnik położenia wału korbowego to jeden z tych elementów, o których nie myśli się na co dzień, dopóki silnik nie zacznie gasnąć, szarpać albo w ogóle nie zechce zapalić. W tym tekście wyjaśniam, jak działa ten czujnik, po czym poznać jego awarię, jak odróżnić ją od innych usterek i ile zwykle kosztuje naprawa w Polsce.

Jak działa czujnik wału i po co sterownikowi ten sygnał

W praktyce to mały element, ale jego rola jest ogromna. Sterownik silnika musi wiedzieć, w którym miejscu znajduje się wał korbowy i z jaką prędkością się obraca, żeby dobrać moment wtrysku paliwa, zapłonu i pracę wielu innych podzespołów. Bez tego nie da się precyzyjnie sterować silnikiem, a jednostka napędowa zaczyna pracować chaotycznie albo wcale.

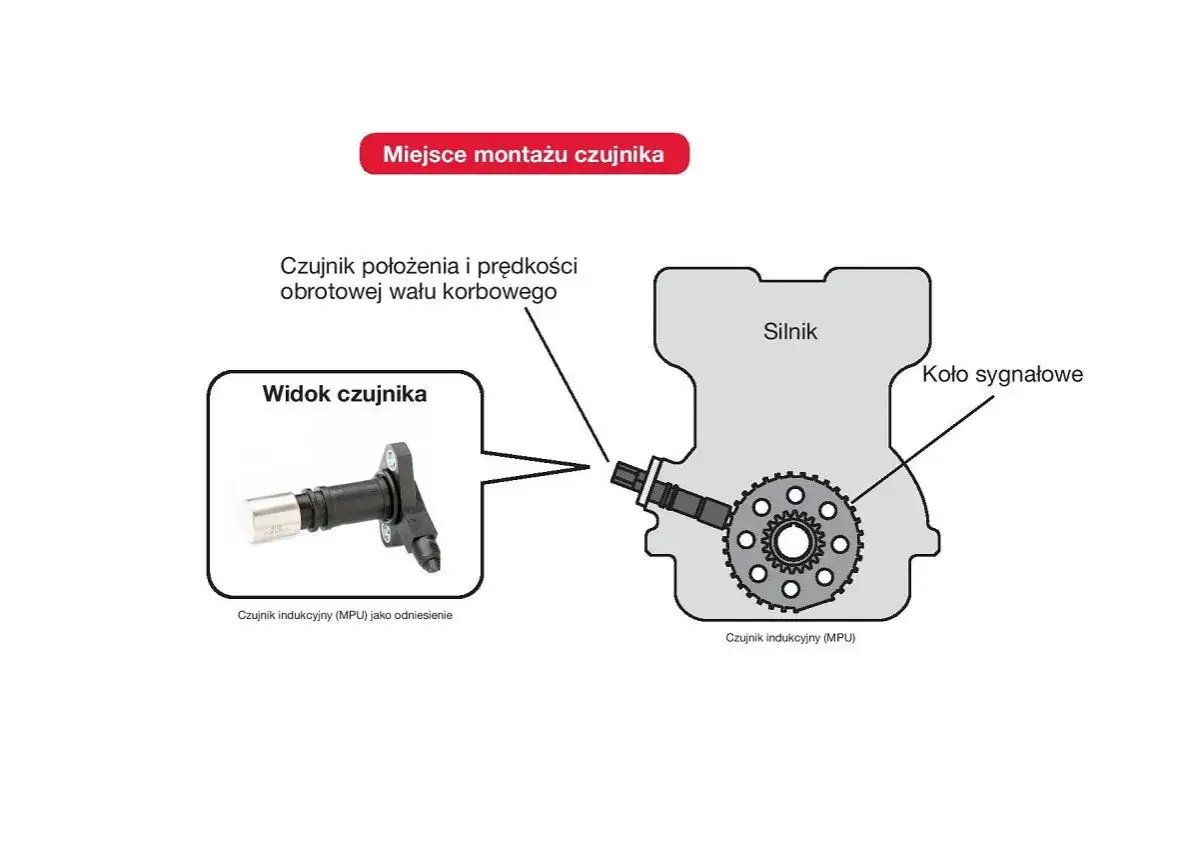

Końcówka czujnika „widzi” sygnał z koła impulsowego, czyli pierścienia z zębami lub nacięciami zamontowanego przy wale. Gdy zęby mijają sensor, powstaje przebieg elektryczny, z którego ECU odczytuje położenie i obroty. To właśnie dlatego uszkodzenie samego sensora, przerwa w przewodzie albo zabrudzenie w tym miejscu może dać bardzo podobny efekt: silnik kręci, ale nie dostaje poprawnej informacji o położeniu wału.

Warto też pamiętać, że od tego sygnału zależy nie tylko rozruch. Sterownik wykorzystuje go również podczas jazdy, więc gdy informacja zanika w ruchu, auto może nagle zgasnąć albo wejść w tryb awaryjny. Żeby dobrze czytać późniejsze objawy, najpierw rozróżniam też dwa podstawowe typy tego elementu.

Indukcyjny czy hallotronowy

Nie każdy sensor działa tak samo. W warsztacie najczęściej spotykam dwa rozwiązania: indukcyjne i hallotronowe. Dla kierowcy różnica nie jest akademicka, bo oba typy potrafią dawać podobne objawy, ale ich budowa i sposób diagnozy są już inne.

To rozróżnienie ma znaczenie praktyczne: przy jednym typie szukam przede wszystkim przerwy, oporności i ciągłości obwodu, a przy drugim częściej sprawdzam zasilanie, masę i kształt sygnału. Znając różnice, łatwiej zrozumieć, dlaczego ten sam objaw może mieć kilka zupełnie różnych przyczyn.

Jakie objawy najczęściej wskazują na awarię

Najbardziej typowe sygnały są dość powtarzalne, choć nie zawsze występują razem. Jeśli silnik gaśnie po rozgrzaniu, ciężko odpala na ciepło albo w ogóle nie podejmuje pracy mimo kręcenia rozrusznikiem, od razu biorę pod uwagę problem z sygnałem wału. W wielu autach dochodzi do tego kontrolka silnika i zapis błędu P0335 lub pokrewnych kodów.

• Brak rozruchu - rozrusznik kręci, ale sterownik nie dostaje informacji potrzebnej do uruchomienia wtrysku i zapłonu.
• Gaśnięcie na ciepło - klasyczny scenariusz, w którym sensor działa zimny, a po nagrzaniu zaczyna tracić sygnał.
• Szarpanie i nierówna praca - silnik nie zawsze gaśnie od razu, czasem najpierw zaczyna pracować niestabilnie.
• Spadek mocy - ECU może ograniczać sterowanie, gdy sygnał jest niepewny lub przerywany.
• Brak wskazania obrotów podczas kręcenia - w części aut obrotomierz lub dane bieżące od razu pokazują, że sterownik nie widzi sygnału.

Najwięcej uwagi zwraca u mnie sytuacja, w której samochód odpala po ostygnięciu, a po kilku minutach jazdy znów zaczyna szwankować. To bardzo często oznacza usterkę termiczną sensora, ale nie wyklucza też problemu z wiązką albo zanieczyszczeniem przy kole impulsowym. I właśnie od takich szczegółów zależy, gdzie szukać przyczyny dalej.

Dlaczego sygnał zanika mimo sprawnego silnika

Tu łatwo wpaść w pułapkę, bo błąd zapisany w sterowniku nie zawsze oznacza, że winny jest sam sensor. Najczęściej problem siedzi w jednym z kilku miejsc: w czujniku, w instalacji elektrycznej, w odstępie od koła impulsowego albo w samej mechanice napędu. Z mojego doświadczenia najwięcej fałszywych diagnoz wynika z wymiany części bez sprawdzenia reszty układu.

• Uszkodzenie wewnętrzne sensora - elektronika albo uzwojenie potrafią paść po latach pracy i wysokiej temperaturze.
• Przerwany lub przetarty przewód - wiązka przy skrzyni biegów i bloku silnika często pracuje w trudnych warunkach.
• Zaśniedziała wtyczka - słaby kontakt wystarczy, żeby sygnał raz był, a raz znikał.
• Zbyt duża szczelina powietrzna - czyli odległość między końcówką czujnika a kołem impulsowym; jeśli jest za duża, sygnał słabnie.
• Opiłki metalu i brud - szczególnie przy czujnikach magnetycznych potrafią zakłócić odczyt.
• Uszkodzone koło impulsowe - wygięty, pęknięty albo zabrudzony pierścień daje błędne informacje sterownikowi.
• Problem z rozrządem - przestawiony łańcuch lub pasek może wywołać objawy podobne do usterki czujnika.

Jeżeli w pamięci sterownika pojawia się błąd synchronizacji, nie zakładam automatycznie winy jednego elementu. W praktyce najlepiej przejść od prostych oględzin do pomiaru sygnału, bo dopiero wtedy widać, czy problem jest elektryczny, mechaniczny czy termiczny.

Jak sprawdzam usterkę krok po kroku

Najgorszy nawyk w takich przypadkach to wymiana czujnika bez diagnostyki. W autach, które trafiają do mnie na lawetach albo po nieudanych naprawach, bardzo często okazuje się, że sensor był dobry, a problem leżał w kablach albo w złym odstępie od koła sygnałowego. Dlatego zaczynam od prostych rzeczy i dopiero później sięgam po dokładniejsze pomiary.

1. Odczytuję błędy z ECU - P0335 to ważna wskazówka, ale traktuję go jako trop, nie wyrok.
2. Sprawdzam dane bieżące podczas kręcenia - jeśli sterownik nie widzi obrotów albo widzi je skokowo, sygnał jest podejrzany.
3. Oglądam wiązkę i wtyczkę - szukam przetarć, oleju, śniedzi, nadtopień i luźnych pinów.
4. Kontroluję mocowanie i szczelinę - zły montaż po naprawie albo źle osadzony element potrafi zabić sygnał.
5. Sprawdzam czujnik multimetrem - dla indukcyjnego patrzę na ciągłość i oporność, dla hallotronowego na zasilanie i masę.
6. Weryfikuję przebieg oscyloskopem - to najpewniejszy test, bo pokazuje realny kształt sygnału, a nie tylko to, że „coś przewodzi”.
7. Porównuję z czujnikiem wałka rozrządu - jeśli oba sygnały się nie zgadzają, problem może leżeć w synchronizacji rozrządu.

Ile kosztuje naprawa i kiedy wymieniać od razu

W Polsce koszt zależy głównie od marki auta, dostępności części i tego, czy element siedzi na wierzchu, czy trzeba do niego schodzić od dołu silnika. W popularnych modelach sam sensor bywa niedrogi, ale w trudniej dostępnych konstrukcjach robocizna potrafi kosztować więcej niż część.

W prostych autach całość zamyka się zwykle w kilkuset złotych. Przy problematycznym dostępie albo połączeniu kilku usterek rachunek może dojść do 700-900 zł, a czasem więcej, jeśli trzeba naprawić wiązkę lub wykluczyć usterkę rozrządu. Ja nie wymieniam od razu samej części, jeśli widać korozję styków, uszkodzenie przewodu albo opiłki na końcówce, bo wtedy nowy element nie rozwiąże źródła problemu.

Kiedy winny jest nie sensor, tylko wałek, rozrząd albo instalacja

To chyba najważniejsze miejsce na zdrowy sceptycyzm. Kierowcy często zakładają, że każdy problem z odpalaniem oznacza padnięty sensor wału, a to zbyt proste myślenie. W realnej diagnostyce trzeba rozdzielić objawy podobne, ale wynikające z różnych przyczyn.

• Czujnik wałka rozrządu - może dawać bardzo podobne objawy, szczególnie przy rozruchu, ale sterownik zwykle widzi wtedy inny rodzaj niespójności.
• Przestawiony rozrząd - gdy pasek lub łańcuch nie trzyma faz, sygnały wału i wałka przestają się zgadzać.
• Rozrusznik i akumulator - zbyt wolne kręcenie potrafi udawać usterkę czujnika, choć problem leży w zasilaniu.
• Układ paliwowy - brak paliwa albo za niskie ciśnienie może sprawić, że silnik kręci, ale nie odpala, mimo że sygnał wału jest poprawny.
• Immobilizer - w niektórych autach blokada rozruchu bywa mylona z awarią czujnika, bo efekt końcowy jest podobny.

Dlatego patrzę na cały obraz, a nie tylko na jeden kod błędu. Jeśli sygnały z czujników się nie zgadzają, problem może być głębiej niż sam sensor, a wymiana części bez kontroli rozrządu zwykle kończy się powrotem usterki. Żeby ten sam scenariusz nie wrócił po kilku tygodniach, zostaje jeszcze kwestia montażu i zabezpieczenia po naprawie.

Co zrobić po naprawie, żeby problem nie wrócił

Po wymianie albo naprawie nie kończę pracy na samym odpaleniu silnika. Kasuję błędy, sprawdzam rozruch na zimno i na ciepło, a potem obserwuję dane bieżące, czy sygnał jest stabilny. Jeżeli wszystko działa, to nadal pilnuję kilku rzeczy, bo właśnie one decydują, czy usterka nie odezwie się za miesiąc.

• Ułóż wiązkę z dala od gorących i ruchomych elementów - wydech, paski i osłony potrafią szybko uszkodzić przewody.
• Usuń opiłki i brud z okolicy sensora - zwłaszcza gdy wcześniej problem wynikał z zanieczyszczenia magnetycznej końcówki.
• Sprawdź szczelność silnika - wyciek oleju lub płynu chłodzącego potrafi z czasem zniszczyć wtyczkę i izolację przewodów.
• Nie oszczędzaj przesadnie na części - tani zamiennik może działać poprawnie, ale przy trudnym dostępie i dużej temperaturze lepiej postawić na pewny element.
• Po naprawie zrób próbę w różnych warunkach - zimny start, rozgrzany silnik i krótka jazda próbna mówią więcej niż samo uruchomienie na postoju.

Jeśli po takich testach auto odpala pewnie, nie gaśnie i nie zapisuje błędów, temat zwykle jest zamknięty. W przypadku tego układu najwięcej zyskuje się nie przez przypadkową wymianę, tylko przez spokojne sprawdzenie sygnału, wiązki i mechaniki w tej właśnie kolejności.
