Pokażę, co naprawdę znajduje się na schemacie czujnika położenia wału, jak odróżnić czujnik indukcyjny od Halla i kiedy problem leży w samej instalacji, a nie w podzespole. Taki temat wraca zwłaszcza wtedy, gdy silnik nie odpala, gaśnie na ciepło albo gubi synchronizację po naprawie rozrządu. Dobrze odczytany schemat oszczędza zgadywanie, ale tylko wtedy, gdy wiesz, na które elementy patrzeć.
Najważniejsze rzeczy, które trzeba wyłapać z tego schematu
- Czujnik wału nie pracuje samodzielnie. Współpracuje z kołem impulsowym, najczęściej z brakującym zębem, oraz ze sterownikiem ECU.
- Czujnik Hall zwykle ma 3 przewody i wymaga zasilania, a czujnik indukcyjny zazwyczaj 2 przewody i generuje sygnał samodzielnie.
- W diagnostyce najwięcej mówi oscyloskop. Multimetrem da się potwierdzić tylko część usterek.
- Błąd synchronizacji nie zawsze oznacza uszkodzony czujnik. Często winna jest wiązka, masa, zbyt duża szczelina albo mechaniczny problem z rozrządem.
- Przy doborze części liczy się nie tylko wtyczka, ale też typ sensora, wymagane napięcie i zgodność z ECU.
Jak czytać schemat czujnika położenia wału

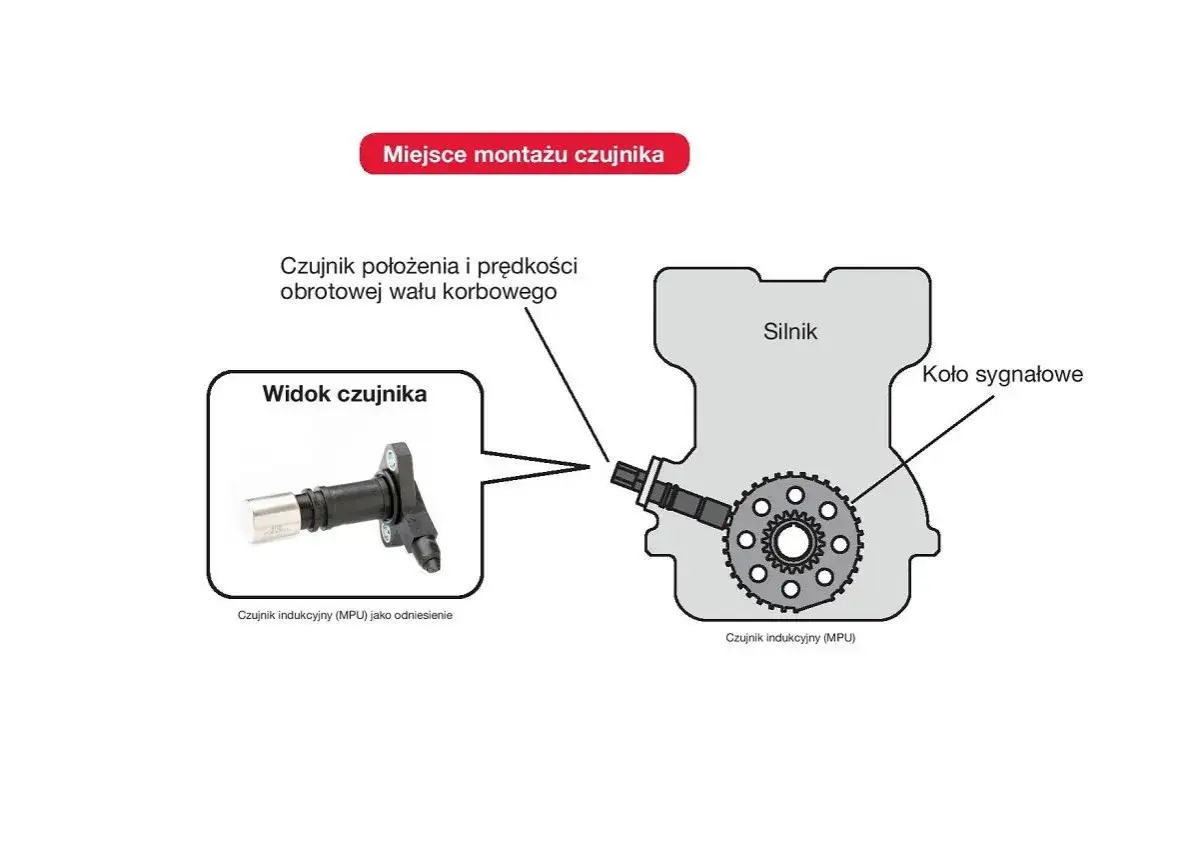

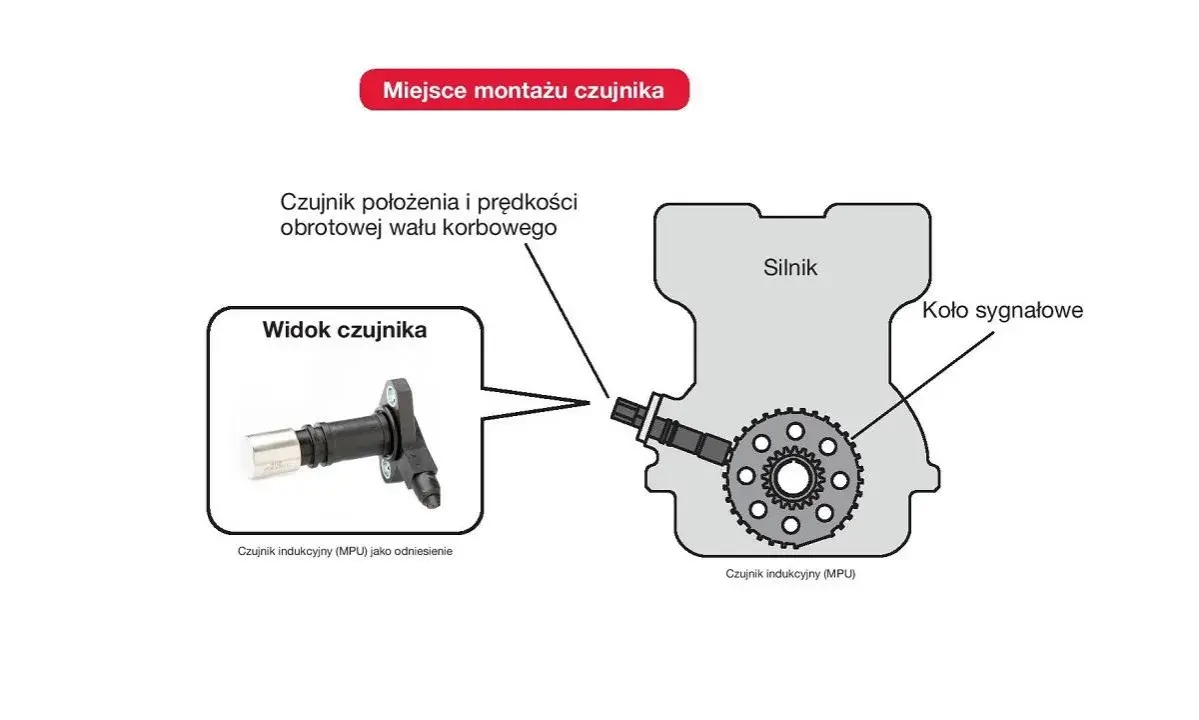

Na takim schemacie zawsze szukam czterech rzeczy: samego czujnika, koła impulsowego, sterownika i przebiegu przewodów. Jeśli tego brakuje albo opis jest niepełny, schemat jest mało przydatny w praktyce, bo bez informacji o typie sensora i punkcie odniesienia trudno ocenić, czy instalacja działa poprawnie.
Elementy, które sprawdzam najpierw
Najważniejszy jest tor sygnału od czujnika do ECU. W wielu silnikach koło impulsowe ma układ 60-2, czyli 60 miejsc na zęby, z których dwa są pominięte. Ten brakujący fragment daje sterownikowi punkt odniesienia do rozpoznania położenia wału i obrotów. Ja zawsze patrzę też, czy przewód jest ekranowany i czy ekran został poprowadzony zgodnie ze schematem, bo przy czujnikach wału zakłócenia potrafią zepsuć odczyt bardziej niż sam sensor.
Przeczytaj również: Najlepszy silnik BMW - B58, M57, N52 i czego unikać
Dlaczego brakujący ząb ma znaczenie
To właśnie on pozwala ECU odróżnić zwykły obrót od punktu odniesienia. Bez tego sterownik nie wie, gdzie jest wał w danym momencie, a więc nie potrafi prawidłowo ustawić zapłonu lub wtrysku. W praktyce oznacza to prostą rzecz: jeżeli koło impulsowe jest uszkodzone, zabrudzone opiłkami albo źle ustawione względem czujnika, nawet nowy sensor nie rozwiąże problemu. To prowadzi prosto do różnicy między czujnikiem Hall a indukcyjnym, bo od niej zależy cały sposób pomiaru.
Czym różni się czujnik Hall od indukcyjnego
Najwięcej nieporozumień bierze się z tego, że oba rozwiązania służą do tego samego, ale działają inaczej. Ja zawsze zaczynam od policzenia przewodów i sprawdzenia, czy czujnik potrzebuje zasilania, bo to od razu zawęża diagnozę.
| Cecha | Czujnik Hall | Czujnik indukcyjny |
|---|---|---|
| Liczba przewodów | Zwykle 3: zasilanie, masa, sygnał | Zwykle 2: przewody sygnałowe, czasem dodatkowy ekran |
| Zasilanie | Wymaga napięcia, najczęściej 5 V, czasem 8 V lub 12 V | Nie wymaga zasilania |
| Rodzaj sygnału | Prostokątny, cyfrowy | Sinusoidalny lub zbliżony do AC |
| Praca przy niskich obrotach | Zwykle bardzo dobra, sygnał jest czytelny od niskiego rpm | Słabsza na rozruchu, amplituda rośnie wraz z obrotami |
| Odporność na temperaturę | Zależna od konstrukcji, elektronika bywa bardziej wrażliwa na ciepło | Zazwyczaj wysoka, bo konstrukcja jest prostsza |
| Co jest ważne w schemacie | Poprawne zasilanie, masa i wyjście sygnałowe | Właściwa polaryzacja przewodów i szczelina montażowa |
W praktyce indukcyjny bywa nazywany też magnetoindukcyjnym albo reluktancyjnym. To ważne, bo w katalogach i dokumentacji można spotkać różne nazwy tego samego rozwiązania, a przy szukaniu schematu łatwo wtedy pójść w złą stronę. A skoro typ jest już jasny, można przejść do sensownej diagnostyki wiązki i sygnału.
Jak sprawdzam instalację i sygnał bez zgadywania
Tu najłatwiej przepalić czas i pieniądze. W praktyce najpierw biorę schemat, potem multimetr, a oscyloskop zostawiam na moment, w którym chcę potwierdzić, czy czujnik naprawdę widzi koło impulsowe. Sama obecność błędu w sterowniku jeszcze niczego nie przesądza.
- Ustal typ sensora. Liczba pinów, opis w dokumentacji i sposób zasilania mówią więcej niż sam wygląd obudowy.
- Sprawdź wtyczkę i wiązkę. Szukam przetarć, śladów oleju, nadtopień, korozji pinów i pęknięć przy samym złączu.
- Potwierdź zasilanie i masę. W czujniku Hall bez tego nie ma szans na poprawny sygnał, a przy indukcyjnym kluczowa jest ciągłość przewodów i ekranowanie.
- Zobacz sygnał podczas kręcenia rozrusznikiem. Hall powinien przełączać się między stanem niskim i wysokim, a indukcyjny powinien generować przebieg, którego amplituda rośnie wraz z obrotami.
- Zmierz szczelinę i stan koła impulsowego. Zbyt duża przerwa, zabrudzenie opiłkami albo uszkodzony ząb potrafią zabić odczyt mimo sprawnego czujnika.
Ważny detal: nie ma jednej uniwersalnej wartości napięcia sygnału dla wszystkich aut. Hall może pracować przy 5 V albo wyższym zasilaniu, a czujnik indukcyjny da zupełnie inny przebieg zależnie od prędkości rozruchu i konstrukcji układu. Dlatego sam pomiar multimetrem często pokazuje tylko tyle, że „coś jest”, ale nie mówi jeszcze, czy sygnał jest użyteczny dla ECU. Po takich pomiarach łatwiej odróżnić awarię czujnika od objawów, które tylko ją udają.
Objawy awarii, które łatwo pomylić z innym problemem
Tu właśnie wychodzą najdroższe pomyłki diagnostyczne. Czujnik wału potrafi dawać objawy podobne do uszkodzonej pompy paliwa, słabego akumulatora, problemu z rozrządem albo czujnika wałka rozrządu. Sam po objawach nie diagnozuję niczego na 100 procent, ale pewne wzorce powtarzają się bardzo często.
| Objaw | Co najczęściej za nim stoi | Co sprawdzam pierwsze |
|---|---|---|
| Silnik nie odpala, szczególnie na ciepło | Czujnik traci sygnał po rozgrzaniu, pęknięty przewód, problem z zasilaniem ECU | Sygnał podczas rozruchu, ciągłość wiązki, temperaturę pracy sensora |
| Gaśnięcie podczas jazdy lub na biegu jałowym | Przerywany sygnał, luźna wtyczka, zakłócenia w ekranie przewodu | Złącze, masa, mocowanie czujnika, wiązka przy silniku |
| Skaczące obroty lub zanik wskazań obrotomierza | Brak czytelnego sygnału z czujnika wału | Przebieg sygnału i stan koła impulsowego |
| Szarpanie i wypadanie zapłonu | Zakłócony odczyt, zły odstęp, uszkodzone zęby koła | Szczelina montażowa, zabrudzenie, stabilność sygnału |
| Błąd synchronizacji wałka i wału | Niekoniecznie czujnik, często także rozrząd albo CMP | Pozycję rozrządu i zgodność sygnałów CKP oraz CMP |
Jeżeli na stole pojawia się błąd synchronizacji, nie zakładam od razu, że winny jest sam sensor. Bardzo często przyczyną jest przestawiony rozrząd, uszkodzony czujnik wałka rozrządu albo po prostu zły montaż po wcześniejszej naprawie. To prowadzi do kolejnego problemu, który w warsztacie widzę zaskakująco często.
Najczęstsze błędy przy wymianie i podłączaniu
Jeśli coś psuje diagnozę częściej niż sam czujnik, to zwykle jest to pośpiech. W praktyce widzę kilka powtarzalnych błędów, które robią z prostego tematu niepotrzebnie trudną robotę.
- Mieszanie typów sensorów. Hall i indukcyjny nie są zamienne tylko dlatego, że mają podobną wtyczkę.
- Odczyt po kolorach przewodów. Kolory nie są uniwersalne, dlatego pinout sprawdzam po kodzie silnika i dokumentacji.
- Zbyt duża szczelina montażowa. Nawet sprawny czujnik może wtedy gubić sygnał przy rozruchu.
- Zanieczyszczone koło impulsowe. Opilek metalu, rdza albo olej potrafią mocno zniekształcić odczyt.
- Ignorowanie ekranowania. Przy niektórych wiązkach ekran ma znaczenie krytyczne, bo bez niego do sygnału wchodzą zakłócenia z alternatora, cewek lub rozrusznika.
- Wymiana czujnika bez sprawdzenia rozrządu. Gdy fazy są rozjechane, nowa część nie rozwiąże problemu.
Do tego dochodzą jeszcze tańsze zamienniki, które nie zawsze trzymają te same progi zadziałania co oryginał. Przy czujniku wału różnica bywa niewidoczna na pierwszy rzut oka, ale w pracy silnika daje się odczuć bardzo szybko. Gdy schemat się zgadza, a problem zostaje, trzeba spojrzeć szerzej niż na sam sensor.
Co sprawdzam, gdy schemat jest poprawny, a silnik dalej nie chce pracować
To ważniejsze, niż wygląda. W tym samym modelu auta potrafią występować różne wtyczki, inne napięcie zasilania, a nawet inny typ koła impulsowego. Dlatego ja zawsze porównuję schemat z numerem silnika, oznaczeniem ECU i sposobem prowadzenia wiązki, a dopiero potem zamawiam część albo rozbieram pół auta.
Jeżeli chcesz podejść do tematu rozsądnie, trzymaj się prostego porządku: najpierw identyfikacja typu czujnika, potem pinout i wiązka, na końcu sygnał podczas rozruchu. Przy błędach synchronizacji dochodzi jeszcze mechanika, czyli rozrząd, stan koła impulsowego i czujnik wałka. Taki układ sprawdzenia zwykle daje szybszy i pewniejszy wynik niż wymiana elementów „na próbę”.
W praktyce właśnie tak czyta się schemat czujnika położenia wału: nie jak ładny rysunek, tylko jak instrukcję do diagnozy. Jeśli podejdziesz do tego metodycznie, łatwiej odróżnisz awarię sensora od problemu w instalacji, sterowniku albo mechanice silnika.
