Najważniejsze liczby, które warto mieć pod ręką
- Ciśnienie statyczne rośnie wraz z temperaturą otoczenia i przed uruchomieniem silnika powinno być zbliżone po obu stronach układu.
- Przy pracy klimatyzacji w typowych warunkach low side zwykle mieści się mniej więcej w zakresie 1,7-3,9 bar, a high side potrafi wzrosnąć do 9-24 bar, zależnie od temperatury i czynnika.
- R134a i R1234yf mają podobne, ale nie identyczne zakresy pracy, więc nie porównuję ich „na oko”.
- Zbyt niskie ciśnienie po obu stronach najczęściej wskazuje na niedobór czynnika albo nieszczelność.
- Zbyt wysokie po obu stronach zwykle oznacza przeładowanie układu albo słabe oddawanie ciepła na skraplaczu.
- Sam manometr nie wystarczy, jeśli wentylator, filtr kabinowy lub zawór rozprężny nie pracują tak, jak powinny.
Jakie wartości uznałbym za poprawne
W praktyce patrzę na zakresy, a nie na jedną sztywną liczbę. To ważne, bo ciśnienie układu zależy od temperatury powietrza na zewnątrz, typu sprężarki, wydajności wentylatora skraplacza i rodzaju czynnika chłodniczego. Poniższe wartości traktuję jako orientacyjne ciśnienia robocze przy rozgrzanym silniku, klimatyzacji ustawionej na maksimum chłodu i stabilnej pracy układu.
| Temperatura otoczenia | R134a low side | R134a high side | R1234yf low side | R1234yf high side |
|---|---|---|---|---|
| 18°C | 1,7-2,4 bar | 9,3-10,7 bar | 1,5-2,2 bar | 8,8-9,8 bar |
| 21°C | 2,1-2,8 bar | 10,0-11,0 bar | 1,9-2,6 bar | 9,7-10,7 bar |
| 24°C | 2,4-3,1 bar | 10,3-11,7 bar | 2,3-3,0 bar | 10,2-11,4 bar |
| 27°C | 2,8-3,1 bar | 12,1-14,5 bar | 2,8-3,1 bar | 12,1-14,5 bar |
| 29°C | 3,1-3,8 bar | 15,5-17,2 bar | 3,2-3,9 bar | 15,7-17,4 bar |
| 32°C | 3,1-3,8 bar | 17,2-18,6 bar | 3,2-3,9 bar | 17,6-19,0 bar |
| 35°C | 3,4-3,8 bar | 19,0-20,7 bar | 3,7-3,9 bar | 19,3-21,4 bar |
Wniosek praktyczny: jeśli ktoś podaje jedną „idealną” wartość bez pytania o temperaturę na zewnątrz, to najczęściej upraszcza temat za mocno. W klimatyzacji samochodowej to właśnie temperatura otoczenia decyduje o tym, czy odczyt jest normalny, czy już podejrzany.
Ciśnienie statyczne też dużo mówi, ale tylko gdy wiesz, czego szukać
Pomiar na zgaszonym silniku bywa bardzo pomocny, ale tylko wtedy, gdy rozumiem jego ograniczenia. W stanie równowagi ciśnienie po obu stronach układu powinno się wyrównać i odzwierciedlać temperaturę czynnika. To nie jest jeszcze test wydajności, ale świetny szybki filtr: układ zbyt słabo napełniony zwykle zdradza się właśnie tutaj.
| Temperatura otoczenia | R134a | R1234yf |
|---|---|---|
| 20°C | 4,9 bar | 5,1 bar |
| 25°C | 6,0 bar | 6,1 bar |
| 30°C | 7,2 bar | 7,3 bar |
| 35°C | 8,5 bar | 8,6 bar |
Jeśli na postoju oba manometry pokazują wartości wyraźnie niższe od tych, które odpowiadają temperaturze dnia, zwykle myślę o niedoborze czynnika i możliwej nieszczelności. Jeśli z kolei statyczne ciśnienie jest nieproporcjonalnie wysokie, sprawdzam, czy ktoś nie przeładował układu albo nie wlano niewłaściwego czynnika. To właśnie dlatego sam odczyt „na zimnym” nigdy nie zamyka diagnozy.
Jak czytam objawy z manometrów, zanim coś dobiję
Najwięcej błędów widzę wtedy, gdy ktoś patrzy tylko na jedną stronę układu. A to właśnie zestawienie low side i high side mówi najwięcej. W praktyce korzystam z prostego schematu interpretacji i dopiero potem szukam przyczyny w konkretnym podzespole.
| Objaw na manometrach | Co to zwykle oznacza | Co sprawdzam w pierwszej kolejności |
|---|---|---|
| Obie strony za niskie | Za mało czynnika, wyciek lub układ po prostu nie osiąga ciśnienia roboczego | Szczelność, ilość czynnika, ślady oleju przy połączeniach |
| Niskie LP i wysokie HP | Ograniczenie przepływu, najczęściej zawór rozprężny, dysza dławiąca albo filtr-osuszacz | Przepływ w układzie, stan zaworu, możliwą wilgoć lub zator |
| Obie strony za wysokie | Przeładowanie układu albo słabe oddawanie ciepła na skraplaczu | Ilość czynnika, wentylator chłodnicy, zabrudzenie skraplacza, drożność przepływu powietrza |
| Wysokie LP i niskie HP | Sprężarka nie spręża tak, jak powinna, albo ma zużyte zawory | Sprężarkę, zawór sterujący, pracę elektromagnesu i stabilność wskazań |
Nie traktuję tych wzorów jak wyroku, ale jako bardzo dobry punkt startu. W autach z zaworem regulacyjnym sprężarki albo przy zmiennej wydajności kompresora odczyty potrafią wyglądać trochę inaczej, dlatego zawsze łączę manometry z obserwacją pracy wentylatorów, temperatury nawiewu i zachowania układu po kilku minutach pracy. Dzięki temu łatwiej odróżnić realną usterkę od chwilowego odchylenia.

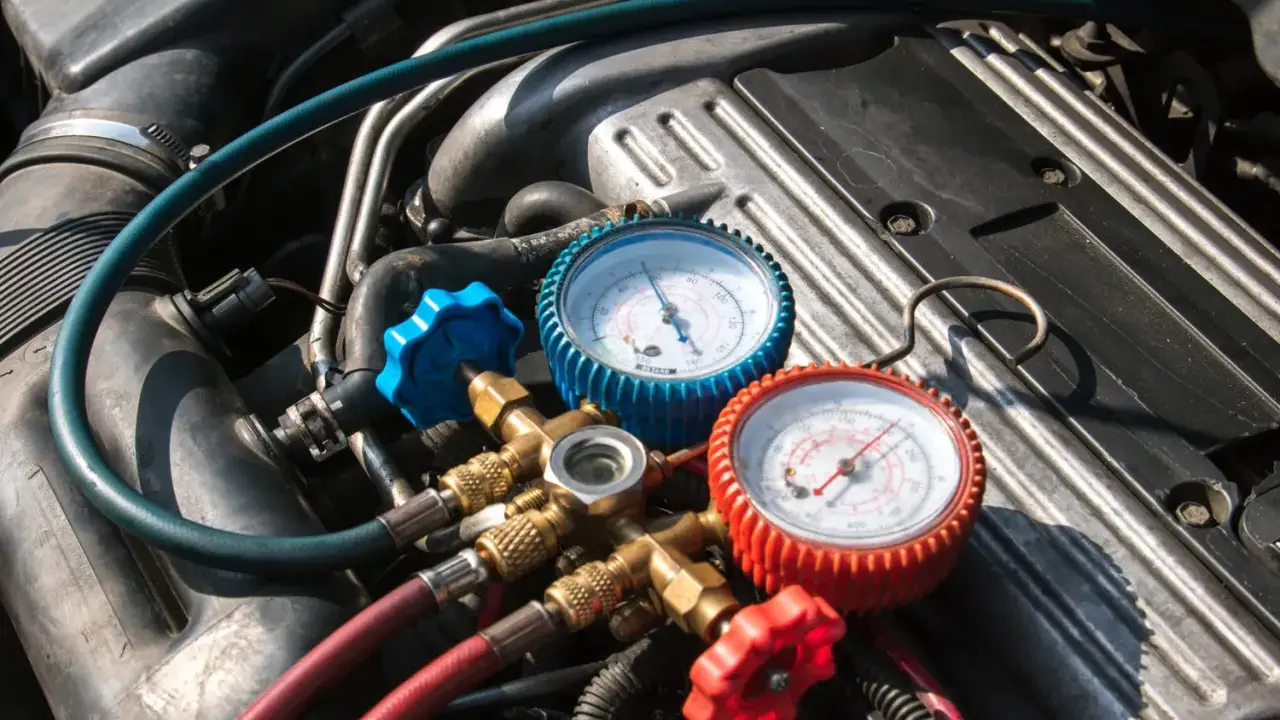

Jak mierzyć ciśnienie bez fałszywych wniosków
Sam pomiar jest prosty, ale tylko wtedy, gdy wykonuje się go w odpowiednich warunkach. Zbyt często widzę diagnozę opartą na odczycie zrobionym zaraz po odpaleniu auta, z nawiewem ustawionym przypadkowo i bez stabilizacji układu. Taki wynik ma małą wartość, bo klimatyzacja potrzebuje chwili, żeby wejść w normalny tryb pracy.
- Rozgrzewam silnik do normalnej temperatury pracy, zwykle w okolice 80-90°C.
- Ustawiam klimatyzację na najniższą temperaturę, obieg wewnętrzny i mocny nawiew.
- Otwieram szyby albo drzwi, żeby układ nie walczył z zamkniętą kabiną przez pierwsze minuty testu.
- Podłączam niebieski przewód do strony niskiego ciśnienia, a czerwony do strony wysokiego ciśnienia.
- Czekam chwilę, aż wskazania się ustabilizują, zamiast wyciągać wnioski z pierwszego skoku wskazówki.
- Porównuję odczyt z temperaturą otoczenia i stanem układu, a nie z jedną liczbą z internetu.
W praktyce najważniejsze jest to, żeby nie oceniać układu zbyt wcześnie. Jeśli ciśnienie po chwili pracy zaczyna wyglądać sensownie, a po kilku minutach nawiew robi się wyraźnie chłodniejszy, problem często był mniej groźny, niż na początku się wydawało. Jeśli jednak wskazania zostają poza zakresem, nie idę dalej w „dobijanie” czynnika, tylko szukam przyczyny.
Co sprawdzam, gdy ciśnienie wygląda dobrze, a w kabinie nadal jest ciepło
To jeden z najbardziej podchwytliwych scenariuszy. Układ może pokazywać całkiem poprawne wartości, a mimo to auto chłodzi słabo. Wtedy nie szukam już problemu wyłącznie w ilości czynnika, tylko sprawdzam, czy cały tor wymiany ciepła działa tak, jak powinien. I tutaj najczęściej wychodzą rzeczy banalne, ale kosztowne w skutkach, jeśli się je zignoruje.
- Zabrudzony skraplacz - warstwa błota, owadów albo soli działa jak izolacja i podnosi temperaturę pracy.
- Niepracujący wentylator chłodnicy - przy niskim przepływie powietrza high side rośnie, a chłodzenie w kabinie siada.
- Przytkany filtr kabinowy - układ może być sprawny, ale do wnętrza trafia za mało powietrza.
- Problem z klapami mieszania - ciepłe powietrze z nagrzewnicy miesza się z zimnym i efekt końcowy jest słabszy, niż sugerują manometry.
- Zużyta sprężarka lub zawór sterujący - ciśnienia bywają „w normie”, ale wydajność już wyraźnie spada.
- Za mała ilość oleju lub nieprawidłowa naprawa po wcześniejszym serwisie - układ działa, lecz nie osiąga pełnej sprawności.
Jedna zasada, która oszczędza najwięcej czasu przy diagnostyce
W klimatyzacji samochodowej najbardziej opłaca się myśleć w kontekście, nie w izolacji. Zapisuję temperaturę otoczenia, rodzaj czynnika, stan wentylatorów i zachowanie obu manometrów, bo dopiero zestaw tych danych daje sensowny obraz sytuacji. Sama liczba barów bez tła jest tylko liczbą.
Jeśli miałbym zostawić jedną praktyczną radę, brzmiałaby tak: najpierw porównaj odczyt z temperaturą i objawami pracy układu, dopiero potem podejmuj decyzję o serwisie. To najprostszy sposób, żeby nie pomylić słabego chłodzenia z realnym brakiem czynnika i nie pominąć usterki, która siedzi w skraplaczu, zaworze albo przepływie powietrza. Tę zasadę stosuję zawsze, bo w praktyce właśnie ona oddziela trafną diagnozę od kosztownego zgadywania.
