Katalizator to jeden z tych elementów, których zwykle nie widać na pierwszy rzut oka, a mimo to ma duży wpływ na pracę układu wydechowego i emisję spalin. Odpowiedź na pytanie, gdzie znajduje się katalizator w samochodzie, najczęściej prowadzi do początku układu wydechowego, ale dokładne położenie zależy od typu silnika i konstrukcji auta. W tym tekście pokazuję, jak go namierzyć, czym różni się jego położenie w różnych samochodach i czego nie pomylić z katalizatorem.
Katalizator zwykle siedzi przy początku układu wydechowego, ale nie zawsze w tym samym miejscu
- W benzynie najczęściej jest bardzo blisko silnika, za kolektorem wydechowym lub tuż pod nim.
- W wielu autach drugi, dalszy element układu wydechowego bywa już zwykłym tłumikiem, a nie katalizatorem.
- W dieslu i hybrydach układ oczyszczania spalin może mieć kilka elementów, które wyglądają podobnie.
- Katalizator rozpoznasz po metalowej obudowie, położeniu na początku wydechu i często po sondach lambda.
- Najpewniej szuka się go od spodu auta albo po schemacie układu wydechowego dla konkretnego modelu.
Gdzie szukać katalizatora w typowym aucie
Jeśli mam wskazać jedno miejsce, to szukam go między silnikiem a dalszą częścią układu wydechowego. W klasycznym aucie benzynowym katalizator znajduje się zaraz za kolektorem wydechowym albo bardzo blisko niego, a dalej idzie już rura, tłumik środkowy i tłumik końcowy. Taki układ nie jest przypadkowy: pierwszy odcinek wydechu pracuje najciężej i właśnie tam spaliny trzeba oczyścić najszybciej.
W praktyce warto zapamiętać prosty ciąg: silnik, kolektor, katalizator, rura wydechowa, tłumik. To oczywiście skrót myślowy, bo w konkretnych modelach może dojść turbosprężarka, osłony termiczne albo dodatkowy katalizator, ale ten porządek pomaga szybko zorientować się, czego szukać. Dobrze to widać zwłaszcza wtedy, gdy auto ma z przodu masywną osłonę pod silnikiem i od góry niczego nie widać.
| Typ auta | Typowe położenie katalizatora | Jak go rozpoznać |
|---|---|---|
| Benzyna | Najczęściej przy silniku, na początku układu wydechowego | Metalowa puszka, zwykle blisko kolektora i sond lambda |
| Turbo benzyna | Bardzo blisko turbosprężarki lub za kolektorem | Krótki odcinek wydechu między silnikiem a dalszą rurą |
| Diesel | W układzie oczyszczania spalin, często przy silniku lub pod autem | Często obok innych elementów, takich jak filtr cząstek stałych |
| Hybryda | Zwykle tam, gdzie w wersji spalinowej | Po stronie silnika spalinowego, nie po stronie napędu elektrycznego |
| LPG / CNG | Zwykle bez zmiany względem benzyny | Układ wydechowy pozostaje ten sam, zmienia się głównie zasilanie |
Jeżeli po takim rozrysowaniu układu dalej trudno go namierzyć, nie szukałbym „na ślepo”, tylko przechodził do prostszej metody oględzin od spodu auta.
Jak znaleźć go bez kanału i podnośnika
Do wstępnego rozpoznania nie trzeba od razu warsztatowego sprzętu. Wystarczy latarka, rękawice i odrobina cierpliwości, choć przy chłodnym, równym podłożu i tak pracuje się najbezpieczniej. Ja zaczynam od komory silnika, a potem schodzę wzrokiem w dół, bo pierwsza część wydechu często zdradza położenie katalizatora szybciej niż sam spód auta.
Najpierw sprawdź okolice silnika
Otwórz maskę i znajdź kolektor wydechowy. To miejsce, z którego spaliny opuszczają silnik. Jeśli w danym aucie katalizator jest close-coupled, czyli zamontowany bardzo blisko kolektora, zobaczysz go właśnie tam albo tuż pod osłoną termiczną. Czasem jest schowany tak dobrze, że od góry widać tylko fragment metalowej obudowy i kilka przewodów od sondy lambda, czyli czujnika składu spalin.
Przeczytaj również: Niebieski dym z wydechu - co oznacza i skąd się bierze?
Potem zajrzyj pod auto

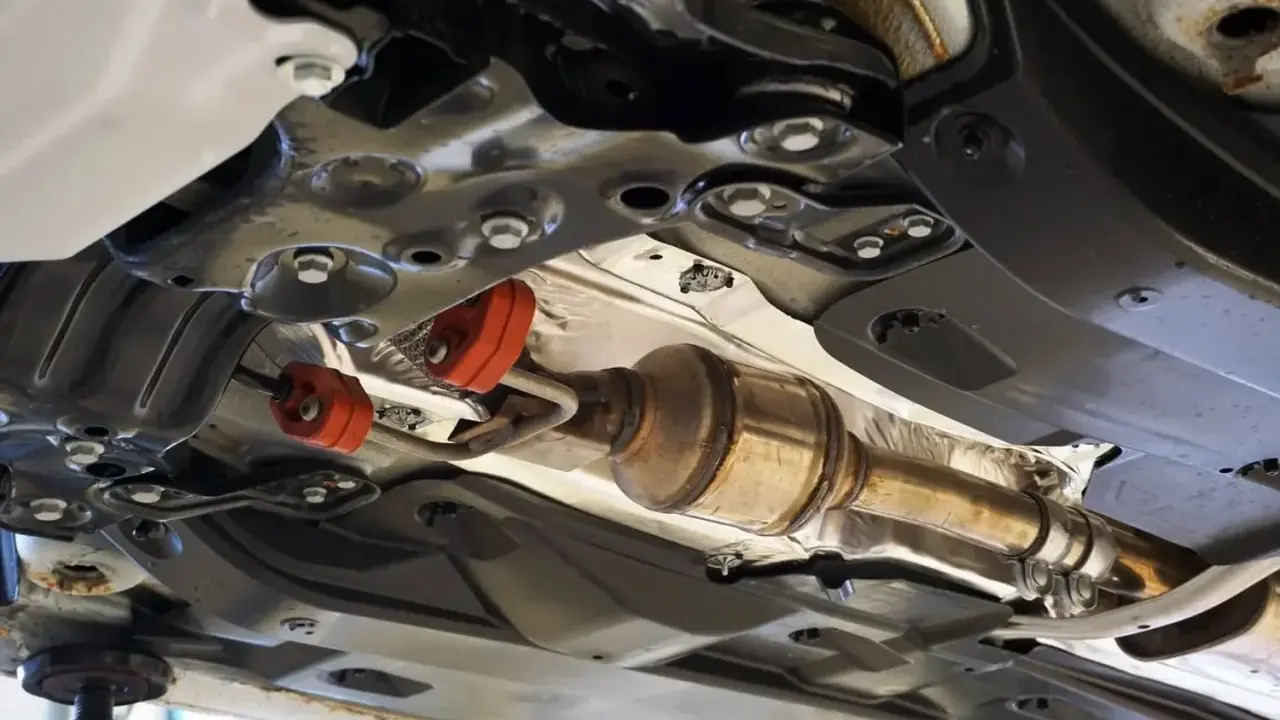

Jeżeli od góry nic nie widać, szukaj od strony podwozia. Katalizator zwykle ma formę metalowej puszki o wyraźnie większej średnicy niż rura wydechowa i znajduje się na początku tej rury, nie przy samym końcu auta. W wielu modelach zobaczysz też sondę lambda przed katalizatorem, a czasem drugą za nim. To bardzo dobry trop, bo takie czujniki nie trafiają przypadkiem w środek zwykłego tłumika.
Jedna ważna uwaga: wydech potrafi być gorący jeszcze długo po jeździe. Jeśli chcesz tylko zlokalizować element, nie rób tego na szybko i nie opieraj się wyłącznie na wzroku z poziomu chodnika, bo osłony pod silnikiem potrafią skutecznie ukryć pierwszą część układu.
Skoro już wiadomo, jak go znaleźć, warto odpowiedzieć na kolejne pytanie: dlaczego producenci montują go właśnie tak blisko silnika.
Dlaczego montuje się go właśnie tam
Powód jest prosty: katalizator musi się szybko nagrzać, żeby zaczął skutecznie oczyszczać spaliny. Im bliżej silnika, tym szybciej osiąga temperaturę pracy, a to ma znaczenie szczególnie zaraz po rozruchu, kiedy emisja zanieczyszczeń jest najwyższa. Z perspektywy konstrukcyjnej to zawsze jest kompromis między szybkim rozgrzaniem a ochroną samego elementu przed przegrzaniem.
Tu właśnie widać, dlaczego nie może być umieszczony byle gdzie. Zbyt daleko od silnika nagrzewałby się wolniej i gorzej działał na zimno. Zbyt blisko lub bez odpowiednich osłon mógłby pracować w zbyt wysokiej temperaturze, co skraca jego żywotność. Dlatego współczesne auta często mają osłony termiczne, krótkie odcinki kolektora i bardzo ciasne upakowanie pierwszej części wydechu.
W praktyce to także powód, dla którego uszkodzony katalizator bywa powiązany nie tylko z emisją spalin, ale też z osiągami silnika. Gdy układ wydechowy jest przytkany albo przegrzewany, auto może tracić elastyczność i gorzej reagować na gaz. To prowadzi nas do sytuacji, w których układ wygląda inaczej niż w prostym benzyniaku.
Kiedy układ wygląda inaczej niż zwykle
Nie każde auto ma jeden prosty katalizator w oczywistym miejscu. W nowych konstrukcjach układ bywa rozdzielony na kilka części, a wtedy sam element oczyszczający spaliny może siedzieć bliżej silnika, a drugi fragment układu dalej pod podwoziem. Najczęściej dotyczy to aut z turbo, hybryd oraz diesli.
| Sytuacja | Co się zmienia | Na co uważać |
|---|---|---|
| Silnik z turbosprężarką | Katalizator często jest bardzo blisko turbiny | Łatwo pomylić go z inną puszką w gorącej części wydechu |
| Diesel | Układ może mieć kilka elementów oczyszczania spalin | Nie każdy metalowy element pod autem jest klasycznym katalizatorem benzynowym |
| Hybryda | Położenie zależy od silnika spalinowego, nie od napędu elektrycznego | Sam tryb jazdy elektrycznej nie przesuwa katalizatora w inne miejsce |
| Wersje z kilkoma katalizatorami | Jeden element jest bliżej silnika, drugi dalej | Najpierw szukaj tego pierwszego, bo to on zwykle jest właściwą odpowiedzią na pytanie o lokalizację |
W dieslach dodatkowo trzeba uważać na skróty myślowe. Czasem ktoś mówi „katalizator”, mając na myśli cały układ oczyszczania spalin, czyli także filtr cząstek stałych albo elementy redukcji tlenków azotu. Technicznie to nie zawsze to samo, a w praktyce wygląd bywa bardzo podobny, więc bez schematu łatwo wejść w błąd.
To właśnie dlatego warto odróżnić katalizator od kilku innych części, które bardzo często są z nim mylone.
Czego nie brać za katalizator
Na oko układ wydechowy potrafi być zdradliwy. Z zewnątrz kilka elementów wygląda podobnie: metalowa puszka, rura, osłona, czujnik. A jednak każdy z nich robi coś innego. Gdy ktoś pierwszy raz zagląda pod auto, najczęściej myli katalizator z tłumikiem albo z filtrem cząstek stałych.
- Tłumik jest zwykle dalej od silnika i służy przede wszystkim do wyciszania pracy wydechu.
- Resonator albo rezonator wydechu też tłumi dźwięk, ale nie pełni tej samej funkcji co katalizator.
- DPF, czyli filtr cząstek stałych, spotkasz głównie w dieslach; z zewnątrz może wyglądać podobnie, ale działa inaczej.
- Osłona termiczna nie jest osobnym elementem oczyszczania spalin, tylko zabezpiecza okoliczne części przed temperaturą.
- Kolektor wydechowy to fragment przy silniku, który zbiera spaliny z cylindrów, ale nie jest katalizatorem sam w sobie.
Najmocniejsze wskazówki są zawsze te same: miejsce w układzie, metalowa obudowa, sonda lambda i położenie względem kolektora. Jeśli tych cech brakuje, bardzo możliwe, że patrzysz na inną część wydechu. Gdy już to rozróżniasz, ostatni krok to pewne sprawdzenie bez zgadywania.
Najkrótsza droga do pewnego rozpoznania
Jeśli nadal zastanawiasz się, gdzie znajduje się katalizator w samochodzie, najpewniejsza droga prowadzi przez schemat układu wydechowego dla konkretnego modelu. W katalogu części po numerze VIN łatwo sprawdzisz, ile elementów oczyszczania spalin ma dane auto i gdzie są osadzone względem silnika. To szczególnie przydatne w samochodach, które mają dwa katalizatory albo rozbudowany układ dla norm emisji.
Ja przy takich sprawdzeniach patrzę w pierwszej kolejności na trzy rzeczy: początek wydechu przy silniku, liczbę sond lambda i to, czy pod autem widać jedną dużą puszkę, czy kilka połączonych elementów. Taki zestaw zwykle wystarcza, żeby odróżnić katalizator od tłumika i nie szukać go w złym miejscu. Jeśli auto ma osłony pod silnikiem, nie zakładaj z góry, że elementu nie ma - on może być po prostu dobrze ukryty.
Najważniejsze zostaje więc bez zmian: katalizator szukaj najpierw przy początku układu wydechowego, a dopiero potem sprawdzaj dalszą część podwozia. W praktyce to właśnie ten porządek pozwala znaleźć go szybko, bez niepotrzebnego demontażu i bez mylenia go z innymi elementami układu spalin.
