Czujnik położenia wału odpowiada za informację, od której zależą zapłon, wtrysk i synchronizacja pracy silnika. Gdy zaczyna szwankować, auto potrafi kręcić rozrusznikiem, gasnąć po rozgrzaniu albo pracować nierówno, a winowajcą wcale nie musi być sam czujnik. Poniżej pokazuję, jak sprawdzić czujnik położenia wału w sposób praktyczny: od objawów, przez multimetr, aż po oscyloskop i kontrolę wiązki.
Najpierw potwierdź objawy, potem odróżnij typ czujnika i dopiero mierz sygnał
- Trudny rozruch, gaśnięcie i nierówna praca to typowe sygnały, ale nie dowód winy czujnika.
- Najpierw ustal, czy masz czujnik indukcyjny, czy Hall, bo od tego zależy metoda testu.
- Multimetr wystarczy do wstępnej diagnozy, ale nie zawsze da pewny werdykt.
- Oscyloskop pokazuje przerwy sygnału, zakłócenia i usterki pojawiające się na ciepło.
- Wiele „awarii czujnika” kończy się na uszkodzonej wtyczce, wiązce albo kole impulsowym.
Kiedy podejrzewać czujnik położenia wału, a kiedy szukać gdzie indziej
Delphi zwraca uwagę, że typowe objawy to trudny rozruch, nierówna praca na biegu jałowym, spadek mocy i gaśnięcie silnika. Ja dodam jedno zastrzeżenie: to nadal nie jest diagnoza, tylko trop. Podobne objawy potrafią dać także niskie napięcie akumulatora, problem z pompą paliwa, cewką zapłonową, czujnikiem wałka rozrządu albo uszkodzony przewód w wiązce.W praktyce najczęściej zwracam uwagę na kilka scenariuszy: silnik kręci, ale nie odpala; odpala na zimno, po czym gaśnie po rozgrzaniu; obroty falują na biegu jałowym; na desce świeci check engine; w pamięci błędów pojawiają się kody z grupy P0335, P0336 albo podobne związane z obwodem czujnika wału. Jeśli w parametrach bieżących podczas kręcenia rozrusznikiem widzisz 0 obr./min, to dla mnie jest to bardzo mocny sygnał ostrzegawczy. Nie przesądza jeszcze o winie sensora, ale zawęża pole poszukiwań.
Warto też pamiętać o różnicy między usterką stałą a przerywaną. Czujnik, który psuje się dopiero po nagrzaniu, potrafi przez kilka minut działać poprawnie, a potem nagle „gubi” sygnał. To właśnie takie przypadki najbardziej mylą i najczęściej prowadzą do niepotrzebnej wymiany części. Jeśli objawy pasują do takiego obrazu, następny krok to ustalenie, z jakim typem sensora masz do czynienia.

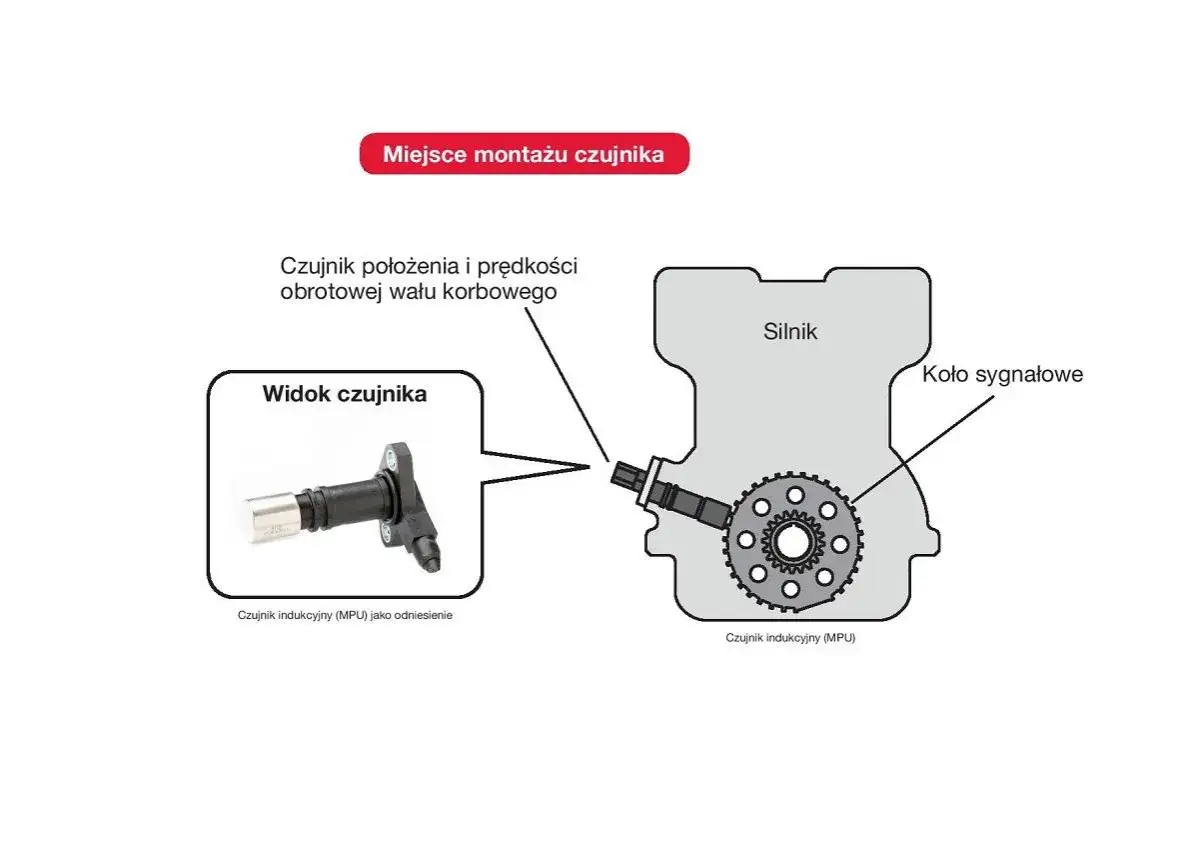

Najpierw ustal, jaki czujnik siedzi w twoim aucie
HELLA zwraca uwagę, że bez pewności co do konstrukcji sensora łatwo użyć złej metody pomiaru. I to jest ważniejsze, niż wielu osobom się wydaje. Czujnik indukcyjny i czujnik Hall wyglądają podobnie, ale zachowują się zupełnie inaczej. Jeśli pomylisz je na etapie diagnozy, możesz dostać fałszywy wynik albo uszkodzić element.
| Cecha | Czujnik indukcyjny | Czujnik Hall |
|---|---|---|
| Liczba przewodów | Zwykle 2, czasem 3 z ekranowaniem | Zwykle 3 |
| Zasilanie | Najczęściej nie wymaga osobnego zasilania | Wymaga zasilania, zwykle 5 V albo 12 V |
| Rodzaj sygnału | Przebieg sinusoidalny, rosnący wraz z obrotami | Przebieg prostokątny, cyfrowy |
| Typowy test | Rezystancja, zwarcie do masy, sygnał podczas kręcenia | Zasilanie, masa, sygnał wyjściowy |
| Ryzyko błędu | Niska jakość sygnału przy zbyt dużej szczelinie lub zabrudzeniu | Uszkodzenie przy złym pomiarze omomierzem |
W prostym uproszczeniu: 2 piny oznaczają zwykle czujnik indukcyjny, a 3 piny często wskazują na Hall. Tyle że to nadal nie jest reguła absolutna. Zdarzają się wyjątki, więc ja zawsze sprawdzam dokumentację auta, opis części albo schemat instalacji. Sam wygląd wtyczki nie wystarcza, bo identyczny korpus może występować w różnych wersjach.
Jeśli chcesz szybko zawęzić typ, zwróć uwagę na to, czy na wtyczce pojawia się stałe zasilanie po zapłonie. Gdy jest 5 V lub 12 V, bardzo często masz do czynienia z Hallem. Gdy czujnik „sam generuje” sygnał podczas obrotu silnika, zwykle jest to typ indukcyjny. Gdy już to ustalisz, można przejść do pomiaru bez ryzyka nietrafionej metody.
Jak sprawdzić czujnik multimetrem bez zgadywania

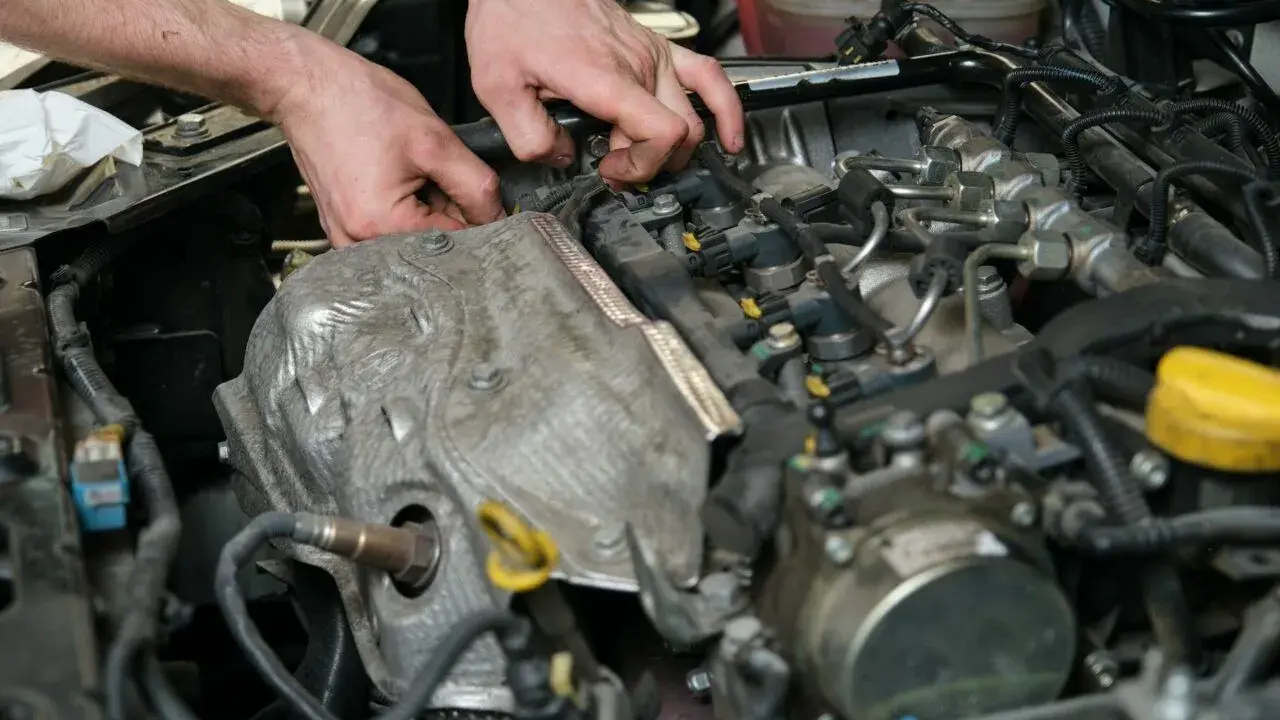

To jest etap, na którym większość domowych testów albo coś wyklucza, albo produkuje fałszywy spokój. Multimetr jest dobry do wstępnej oceny, ale trzeba go używać zgodnie z typem sensora. Ja zaczynam zawsze od oględzin: wtyczka, piny, ślady oleju, korozja, luźne styki, uszkodzona izolacja. Czasem już na tym etapie widać przyczynę.
| Co sprawdzić | Czujnik indukcyjny | Czujnik Hall |
|---|---|---|
| Rezystancja | Często w okolicach 200-1000 Ω, ale tylko jako orientacja | Nie daje wiarygodnej odpowiedzi na temat sprawności |
| Zwarcie do masy | Sprawdź między pinem a masą; nie powinno być zwarcia | Sprawdza się zasilanie, masę i tor sygnałowy osobno |
| Napięcie podczas kręcenia | Powinno pojawić się napięcie przemienne | Na sygnale powinny być zmiany stanu, zwykle odczyt prostokątny |
| Omomierz na sygnale | Może pomóc przy ocenie uzwojenia | Nie używać bez pewności co do typu, bo można uszkodzić czujnik |
Indukcyjny czujnik
Przy czujniku indukcyjnym odłączam wtyczkę i mierzę oporność między pinami. Jeśli wynik pokazuje przerwę albo zwarcie, to znak, że coś jest nie tak. Gdy rezystancja mieści się w sensownym zakresie, nie uznaję tego za pełne potwierdzenie sprawności, tylko za pierwszy filtr. Potem sprawdzam, czy nie ma zwarcia do masy i czy podczas kręcenia rozrusznikiem pojawia się sygnał zmienny.
Tu ważna uwaga: nawet poprawna rezystancja nie oznacza jeszcze, że czujnik dobrze pracuje pod obciążeniem i w wysokiej temperaturze. Wiele usterek wychodzi dopiero wtedy, gdy silnik się nagrzeje albo gdy czujnik jest wibracyjnie obciążony. Jeśli wynik jest graniczny, traktuję go jako powód do dokładniejszej diagnostyki, a nie do natychmiastowego zakupu nowej części.
Przeczytaj również: Zabrudzony kolektor dolotowy - Objawy, czyszczenie i zapobieganie
Czujnik Hall
Przy Halle sprawdzam najpierw zasilanie i masę. W wielu autach pojawia się tu 5 V, ale spotyka się też układy 12-woltowe, więc nie zgaduję na ślepo. Dopiero potem patrzę na sygnał wyjściowy. Zwykły multimetr potrafi pokazać tylko uśredniony wynik, dlatego do oceny sygnału Hall’a lepszy jest miernik z funkcją częstotliwości lub oscyloskop. Omomierz odkładam na bok, bo w tym przypadku można narobić więcej szkody niż pożytku.
Jeśli zasilanie jest obecne, masa jest dobra, a sygnału nadal nie ma, podejrzenie przesuwa się z samego czujnika na przewód sygnałowy, ekranowanie albo koło impulsowe. Gdy wynik z multimetru jest niejednoznaczny, oscyloskop szybko pokaże, czy problem jest realny, czy tylko „rozmyty” przez uśrednianie.
Oscyloskop pokazuje prawdę o sygnale
Jeżeli mam do czynienia z usterką przerywaną, test na ciepło albo sytuacją, w której silnik gaśnie bez wyraźnej reguły, oscyloskop jest po prostu lepszy. Sygnał indukcyjny powinien mieć przebieg sinusoidalny, a Hall prostokątny. To, co mnie interesuje, to nie tylko obecność sygnału, ale też jego jakość: równość impulsów, amplituda, zakłócenia, zanik pojedynczych zębów i reakcja na wzrost temperatury.
W praktyce szukam kilku rzeczy naraz. Po pierwsze, czy sygnał pojawia się już podczas samego kręcenia rozrusznikiem. Po drugie, czy nie ma przerw w przebiegu. Po trzecie, czy amplituda nie spada po rozgrzaniu. Po czwarte, czy przebieg nie jest „poszarpany”, co zwykle sugeruje problem z wiązką, ekranem albo zakłóceniami elektromagnetycznymi. Jeśli czujnik działa poprawnie, ale sygnał wygląda źle, bardzo często przyczyna leży nie w samym elemencie, tylko w jego otoczeniu.
To jest też moment, w którym widać różnicę między diagnozą warsztatową a zgadywaniem. Multimetr może powiedzieć: „coś jest”, ale oscyloskop pokaże, co dokładnie dzieje się z sygnałem w czasie. A przy czujniku wału właśnie to ma największe znaczenie. Jeśli przebieg jest poprawny, trzeba przenieść uwagę na instalację i mechanikę wokół czujnika.
Wiązka, wtyczka i koło impulsowe psują diagnozę częściej niż sam sensor
Ja nie liczę przypadków, w których ktoś wymienił czujnik dwa razy, a problemem okazał się zielony nalot na pinach albo przetarty przewód przy obudowie skrzyni. Złącze pracuje w wysokiej temperaturze, drganiach i wilgoci, więc korozja, pęknięcia izolacji i luźny styk nie są wyjątkiem. Jeśli przewód ekranowany jest uszkodzony, sygnał potrafi wyglądać dobrze na postoju, a znikać pod obciążeniem albo przy pracy alternatora.
- Sprawdź stan wtyczki i pinów, zanim zaczniesz obwiniać czujnik.
- Poruszaj wiązką podczas pracy silnika albo kręcenia rozrusznikiem i obserwuj, czy sygnał nie zanika.
- Oceń, czy przewód nie ociera o obudowę, rozrusznik, kolektor albo mocowanie silnika.
- Sprawdź, czy końcówka czujnika nie jest zabrudzona opiłkami metalu lub olejem.
- Skontroluj koło impulsowe, tarczę sygnałową albo wieniec, z którym czujnik współpracuje.
W tym miejscu często wychodzą błędy mechaniczne: uszkodzony ząb, nadmierny luz, bicie koła, źle ustawiony montaż albo zbyt duża odległość od znacznika. Nawet sprawny czujnik nie wygeneruje wtedy stabilnego sygnału. Właśnie dlatego sam test elektryczny bywa niewystarczający. Jeśli sygnał wygląda poprawnie, a silnik nadal nie pracuje jak trzeba, trzeba jeszcze wrócić do otoczenia sensora, bo to właśnie tam często kryje się właściwa przyczyna.
Najczęstsze błędy przy diagnozie i wymianie
Największy błąd, jaki widzę, to wymiana części bez potwierdzenia przyczyny. Sam fakt, że w pamięci błędów pojawił się kod związany z czujnikiem wału, nie oznacza automatycznie awarii sensora. Sterownik zgłasza to, co widzi na wejściu, a nie to, co faktycznie jest winne. Dlatego ja zawsze patrzę szerzej: błędy, zasilanie, masa, sygnał, wiązka i mechanika.
- Pomijanie odczytu danych bieżących, zwłaszcza obrotów podczas kręcenia.
- Sprawdzanie czujnika Hall omomierzem, jakby był zwykłą cewką.
- Zakładanie, że każdy czujnik z trzema pinami działa identycznie.
- Wymiana bez kontroli koła impulsowego i szczeliny montażowej.
- Ignorowanie objawów, które pojawiają się tylko na ciepło.
- Mylenie czujnika wału z czujnikiem wałka rozrządu.
Drugi częsty błąd to nieuwzględnianie temperatury. Czujnik może działać idealnie przez pierwsze 15 minut, a potem zaczyna gubić sygnał. Jeśli diagnozę robisz tylko na zimnym silniku, możesz przeoczyć usterkę. Trzeci problem to montaż nowej części bez sprawdzenia wiązki. Wtedy auto wraca z tym samym objawem, a cała operacja kosztowała tylko czas i pieniądze. Gdy te pułapki masz z głowy, łatwiej podjąć decyzję, czy czujnik rzeczywiście trzeba wymieniać.
Co jeszcze sprawdzić, zanim zamówisz nowy czujnik
Najkrótsza droga do trafnej diagnozy jest prosta: odczytaj błędy, sprawdź obroty na żywo, oceń zasilanie i masę, a dopiero potem oceniaj sam czujnik. Jeśli podczas rozruchu widzisz 0 obr./min, trop jest mocny. Jeśli obroty są widoczne, a silnik nadal nie odpala, problem może leżeć po stronie paliwa, zapłonu albo immobilizera. Ja lubię też robić próbę po rozgrzaniu i po ostygnięciu, bo usterki termiczne wychodzą właśnie w takich warunkach.
W praktyce warto pamiętać o kosztach, bo one też wpływają na decyzję. Do podstawowej diagnostyki wystarcza zwykły multimetr za kilkadziesiąt do kilkuset złotych, a prosty skaner OBD pomaga szybko potwierdzić, czy sterownik widzi obroty silnika. Nowy czujnik do popularnych aut zwykle kosztuje od kilkudziesięciu do kilkuset złotych, ale sama wymiana bez pewnej diagnozy nie daje żadnej gwarancji sukcesu. Czasem lepiej poświęcić 20 minut na porządną kontrolę wiązki niż kupić drugą, trzecią i czwartą część.
Jeśli mam to ująć w jednym zdaniu, to najpewniejsza metoda jest zawsze ta sama: najpierw potwierdź objawy, potem rozpoznaj typ czujnika, następnie sprawdź sygnał i dopiero na końcu wymieniaj element. Taka kolejność oszczędza czas, pieniądze i nerwy, bo eliminuje zgadywanie z diagnostyki.
