Czujnik MAP - objawy, test i naprawa bez zgadywania

Map sensor to jeden z tych elementów, które nie rzucają się w oczy, a potrafią wyraźnie rozstroić pracę silnika. W tym tekście wyjaśniam, co dokładnie mierzy czujnik ciśnienia absolutnego w kolektorze, jak sterownik wykorzystuje ten sygnał, po czym poznać jego usterkę i jak sprawdzić go bez zgadywania. Dorzucam też praktyczne wskazówki z warsztatowej perspektywy, bo przy tej awarii najłatwiej pomylić przyczynę ze skutkiem.

Co mierzy czujnik MAP i dlaczego silnikowi ta informacja jest potrzebna

Czujnik MAP mierzy ciśnienie absolutne w kolektorze dolotowym, czyli faktyczne ciśnienie powietrza dostępnego dla silnika, odniesione do próżni. W praktyce to jeden z najważniejszych sygnałów dla sterownika silnika, bo bez niego ECU musi zgadywać, ile powietrza trafia do cylindrów, a zgadywanie w układzie wtrysku zwykle kończy się gorszą kulturą pracy, większym spalaniem albo spadkiem mocy.

Ja patrzę na ten element jak na czujnik obciążenia. Gdy jednostka pracuje na biegu jałowym, w kolektorze panuje podciśnienie; gdy kierowca wciska gaz, ciśnienie rośnie, a sterownik natychmiast koryguje dawkę paliwa, zapłon i ewentualnie doładowanie. W nowszych autach MAP często współpracuje z obrotami, temperaturą dolotu i innymi czujnikami w strategii speed-density, czyli wyliczania masy powietrza na podstawie ciśnienia, prędkości obrotowej i temperatury, zamiast polegania wyłącznie na przepływomierzu.

To właśnie dlatego usterka czujnika potrafi odbić się nie tylko na mocy, ale też na pracy EGR, reakcji turbiny i stabilności mieszanki. Gdy ta informacja jest zafałszowana, cały układ zaczyna reagować na błędny obraz sytuacji, a nie na rzeczywisty stan dolotu. I to prowadzi wprost do tego, gdzie taki czujnik pracuje i jak zamienia ciśnienie na sygnał elektryczny.

Jak działa w praktyce i gdzie go szukać pod maską

W środku czujnika MAP pracuje element piezorezystancyjny, czyli taki, którego opór elektryczny zmienia się pod wpływem nacisku. Zmiana ciśnienia w kolektorze odkształca membranę pomiarową, a elektronika zamienia ten ruch na sygnał napięciowy wysyłany do ECU. W wielu autach jest to układ trójprzewodowy: zasilanie 5 V, masa i przewód sygnałowy, a napięcie na wyjściu zwykle mieści się mniej więcej w zakresie 0,5-4,5 V, choć dokładne wartości zależą od konstrukcji.

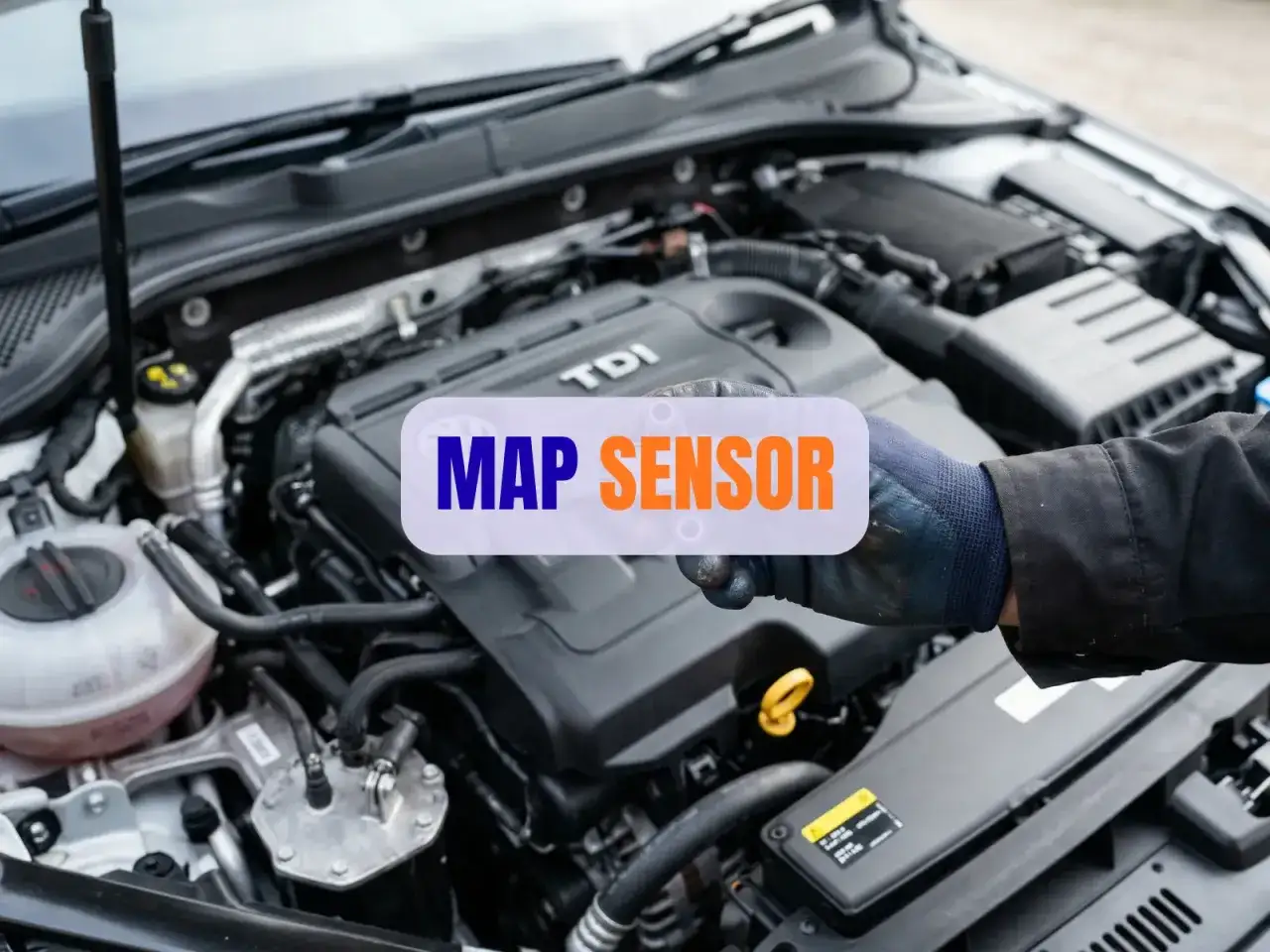

Najczęściej czujnik siedzi bezpośrednio w kolektorze dolotowym albo tuż przy nim. W samochodach z turbodoładowaniem można go spotkać także na przewodzie ciśnieniowym lub w zespole z czujnikiem temperatury powietrza. Taki wariant jest wygodny, bo sterownik dostaje nie tylko informację o ciśnieniu, ale też o warunkach, w jakich silnik zasysa powietrze.

W praktyce najbardziej cenię w tym czujniku nie sam pomiar, tylko to, czy sygnał zmienia się płynnie i przewidywalnie. Jeśli wartość skacze, stoi w miejscu albo nie reaguje na gaz, dalsza diagnostyka powinna ruszyć od razu w stronę zasilania, wiązki i szczelności układu. A właśnie na tym tle najłatwiej odróżnić prawdziwą awarię od problemu, który tylko ją udaje.

Objawy uszkodzenia, które łatwo pomylić z inną usterką

Uszkodzony czujnik MAP rzadko daje objaw, który od razu wskazuje palcem na winowajcę. Zwykle zaczyna się od spadku elastyczności, szarpania przy przyspieszaniu, nierównego biegu jałowego albo wyraźnie większego spalania. W dieslu można do tego dołożyć dymienie, a w benzynie nieprzyjemne „zamulenie” po wciśnięciu gazu.

• Spadek mocy i słabsza reakcja na gaz.
• Falowanie obrotów na biegu jałowym albo po odjęciu gazu.
• Szarpanie przy przyspieszaniu, szczególnie pod obciążeniem.
• Trudniejszy rozruch lub gaśnięcie zaraz po uruchomieniu.
• Podwyższone spalanie, bo sterownik koryguje dawkę paliwa na błędnym sygnale.
• Kontrolka silnika i błędy z grupy P0105-P0109.

Tu ważna uwaga z warsztatu: sam kod błędu nie przesądza o winie czujnika. Bardzo podobne objawy daje pęknięty przewód podciśnienia, nieszczelny intercooler, zabrudzona przepustnica, problem z EGR, zaśniedziałe złącze albo uszkodzona wiązka. Właśnie dlatego nie skreślam czujnika po jednym odczycie, tylko sprawdzam cały tor powietrza od filtra do kolektora. I to prowadzi do najważniejszego etapu, czyli sensownej diagnostyki.

Jak sprawdzić czujnik MAP bez zgadywania

Ja zaczynam od danych na żywo, nie od odkręcania części. Najpierw odczytuję błędy i zamrożone ramki danych, potem patrzę na ciśnienie przy włączonym zapłonie i zgaszonym silniku, a dopiero później przechodzę do przewodów, złącza i szczelności dolotu. To oszczędza czas, bo od razu pokazuje, czy problem jest elektryczny, mechaniczny czy po prostu wynika z nieszczelności.

1. Porównaj odczyt MAP z ciśnieniem atmosferycznym przy włączonym zapłonie i zgaszonym silniku. Jeśli różnica jest duża, czujnik albo jego zasilanie wymaga sprawdzenia.
2. Oceń pracę sygnału na biegu jałowym. Wartość powinna być stabilna, bez gwałtownych przeskoków.
3. Sprawdź przewód zasilania 5 V, masę i sygnał multimetrem. Brak referencji albo słaba masa potrafią udawać uszkodzony sensor.
4. Obejrzyj złącze i wiązkę. Zaśniedziałe piny, pęknięta izolacja czy naciągnięty przewód to banalne, ale bardzo częste przypadki.
5. Poszukaj nieszczelności dolotu. Smoke test daje tu najwięcej, bo szybko ujawnia fałszywe powietrze, którego na oko często nie widać.
6. Sprawdź reakcję na zmianę obciążenia. Jeśli po dodaniu gazu sygnał nie rośnie płynnie, problem nie ogranicza się do samej kalibracji ECU.

Jeżeli mam wątpliwości, traktuję MAP jako jeden z elementów układanki, a nie jedyny trop. W silnikach turbo szczególnie często winny okazuje się wyciek na przewodach ciśnieniowych albo nieszczelny intercooler, a nie sam czujnik. Gdy diagnostyka już pokaże kierunek, pozostaje rozsądna decyzja: czyszczenie, wymiana albo naprawa czegoś, co udaje awarię sensora.

Czyszczenie, wymiana i realne koszty naprawy

Jeśli problem wynika z osadu olejowego, sadzy albo zabrudzonego kanału pomiarowego, czyszczenie bywa sensowne. Robię to jednak ostrożnie: tylko preparatem bezpiecznym dla elektroniki, bez zalewania wnętrza i bez mechanicznego skrobania elementu pomiarowego. Agresywna chemia albo zbyt twarde czyszczenie potrafią zniszczyć czujnik szybciej niż sam brud.

Wymiana ma sens wtedy, gdy sygnał jest niestabilny, czujnik nie reaguje na zmiany ciśnienia albo problem ma charakter elektryczny. Przy montażu zwracam uwagę na uszczelkę O-ring, moment dokręcania i stan gniazda. W wielu autach ten element jest delikatny, więc siłowe dociąganie śrub to zły pomysł.

W praktyce całkowity koszt naprawy często zamyka się w niewielkiej kwocie, ale tylko wtedy, gdy problem nie siedzi głębiej w układzie dolotowym. Po wymianie zawsze kasuję błędy, robię krótką jazdę próbną i wracam do danych na żywo, bo dopiero wtedy widać, czy układ rzeczywiście wrócił do normy. To najlepszy moment, żeby nie pomylić czujnika MAP z innymi elementami pomiaru powietrza.

MAP, MAF i doładowanie nie myl tych sygnałów

W warsztacie najwięcej nieporozumień widzę wtedy, gdy ktoś miesza czujnik MAP z przepływomierzem MAF. To dwa różne podejścia do tego samego celu: obliczenia, ile powietrza trafia do silnika. MAP mierzy ciśnienie w kolektorze, a MAF mierzy masę lub strumień powietrza w dolocie. Jeden nie zastępuje drugiego w każdej konstrukcji, bo producenci dobierają je pod konkretne założenia silnika.

W silnikach z turbodoładowaniem MAP ma jeszcze jedno zadanie, którego nie da się zignorować: pomaga kontrolować ciśnienie doładowania. Gdy odczyt jest przekłamany, sterownik może za wcześnie ograniczać moc albo nie dopilnować nadciśnienia. Dlatego przy takich autach nie patrzę tylko na sam sensor, ale na cały układ od filtra aż po ostatnią opaskę na przewodzie. I właśnie ta szeroka perspektywa zwykle daje najlepszy efekt.

Na co zwracam uwagę, zanim uznam czujnik za winowajcę

Jeżeli miałbym zostawić jedną praktyczną zasadę, powiedziałbym tak: zanim wymienisz czujnik, sprawdź, czy układ dolotowy trzyma ciśnienie, a sygnał z czujnika zmienia się płynnie wraz z obciążeniem. To dwa najprostsze testy, które najczęściej oddzielają realną awarię od problemu, który tylko ją udaje. W codziennej eksploatacji najlepiej działa spokojna diagnostyka: odczyt parametrów, kontrola szczelności, oględziny wtyczki i dopiero potem decyzja o czyszczeniu albo wymianie. Przy takim podejściu czujnik MAP przestaje być tajemniczym elementem pod maską, a staje się po prostu jednym z kilku narzędzi, dzięki którym silnik pracuje równo, oszczędnie i bez zbędnych niespodzianek. To zwykle oszczędza czas, pieniądze i niepotrzebne strzały w ciemno.
