Budowa silnika spalinowego - blok, głowica i rozrząd w praktyce

Silnik spalinowy to układ, w którym każdy element ma swoje zadanie i bardzo rzadko psuje się „sam z siebie”. W tym tekście rozkładam budowę silnika na części pierwsze: od bloku i głowicy, przez układ korbowo-tłokowy i rozrząd, aż po smarowanie, chłodzenie oraz osprzęt, który decyduje o kulturze pracy. Ja zwykle patrzę na ten temat praktycznie, bo dopiero wtedy łatwiej zrozumieć objawy awarii i sens naprawy.

Jak czytać silnik jako układ zależności

Najprościej myśleć o silniku jak o łańcuchu zależności: powietrze i paliwo trafiają do cylindrów, tam dochodzi do spalania, a energia zamienia się w ruch tłoków, korbowodów i wału korbowego. W silniku benzynowym robi to iskra zapłonowa, w dieslu zapłon następuje od wysokiej temperatury sprężonego powietrza i wtrysku paliwa. W obu przypadkach efekt końcowy jest ten sam: ruch obrotowy, który można przekazać dalej do skrzyni biegów.

W praktyce to właśnie ten porządek pomaga odróżnić drobną usterkę od problemu wewnątrz jednostki. Jeśli chcesz zrozumieć, skąd biorą się najgroźniejsze awarie, najpierw trzeba przyjrzeć się blokowi i głowicy, bo to one stanowią konstrukcyjną bazę całego układu.

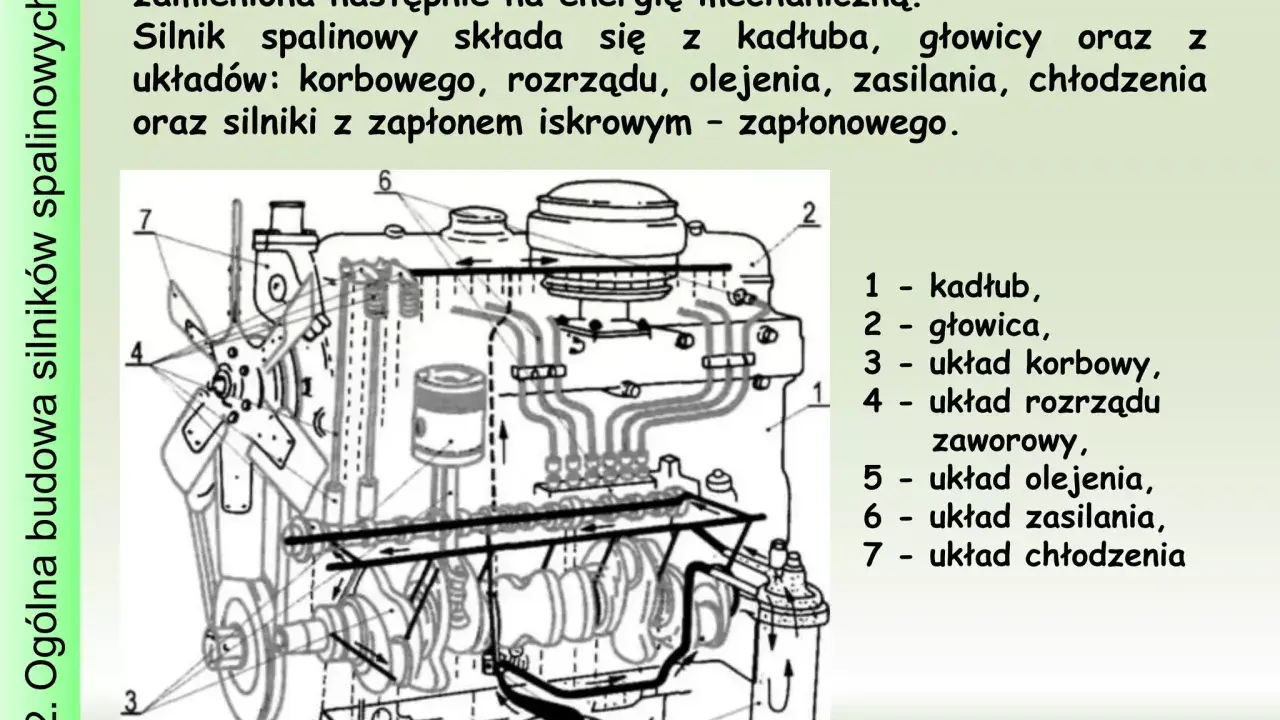

Blok i głowica odpowiadają za szczelność oraz wytrzymałość

Blok silnika to jego szkielet. W nim znajdują się cylindry, kanały olejowe i kanały chłodzenia, a cała konstrukcja musi wytrzymać wysokie ciśnienie, temperaturę i drgania. W autach osobowych spotyka się bloki żeliwne i aluminiowe, przy czym aluminium pomaga obniżyć masę, a żeliwo dobrze znosi obciążenia i zużycie. Sama różnica materiałowa nie mówi jeszcze wszystkiego, bo liczy się też precyzja wykonania i jakość obróbki powierzchni cylindrów.

Głowica zamyka cylindry od góry i to w niej pracują zawory, kanały dolotowe, kanały wydechowe, często wałek rozrządu, a także elementy związane z wtryskiem i zapłonem. To tutaj powstaje komora spalania, więc każde osłabienie szczelności od razu odbija się na pracy całego silnika. Uszczelka pod głowicą nie jest dodatkiem, tylko elementem krytycznym - gdy zaczyna przepuszczać, pojawiają się ubytki płynu chłodzącego, bąbelki w zbiorniczku, majonez pod korkiem oleju albo nierówna praca po rozgrzaniu.

• W benzynie w głowicy pracują świece zapłonowe i zawory ssące oraz wydechowe.
• W dieslu zamiast świecy zapłonowej pracują świece żarowe, a paliwo trafia przez wtryskiwacze pod dużo wyższym ciśnieniem.
• W nowocześniejszych konstrukcjach głowice mają często układ wielozaworowy, bo poprawia on przepływ mieszanki i spalin.

Jeżeli blok i głowica są bazą konstrukcji, to ruch roboczy powstaje dopiero wtedy, gdy zaczyna pracować układ korbowo-tłokowy.

Układ korbowo-tłokowy zamienia spalanie w ruch obrotowy

To właśnie ten zespół najczytelniej pokazuje, na czym polega praca silnika. Tłok porusza się w cylindrze ruchem góra-dół, pierścienie tłokowe uszczelniają przestrzeń i pomagają odprowadzać ciepło, korbowód przenosi siłę na wał korbowy, a wał zamienia ruch posuwisty na obrotowy. Gdy któryś z tych elementów traci szczelność albo luzuje się mechanicznie, silnik szybko zaczyna pracować głośniej, mniej równo i mniej efektywnie.

Tłok i pierścienie

Tłok musi być lekki, odporny na temperaturę i dobrze dopasowany do cylindra. Pierścienie tłokowe odpowiadają za kompresję, zgarnianie nadmiaru oleju i ograniczanie przedmuchów do skrzyni korbowej. Jeśli pierścienie się zużyją, rośnie zużycie oleju, spada kompresja i pojawia się dymienie, zwłaszcza po rozruchu lub po mocnym dodaniu gazu.

Korbowód i wał korbowy

Korbowód łączy tłok z wałem i pracuje pod dużym obciążeniem dynamicznym. Wał korbowy z kolei musi być precyzyjnie wyważony, bo obraca się z dużą prędkością i przenosi moment obrotowy na dalszą część napędu. Gdy pojawia się stukanie z dołu silnika, przyczyną może być zużycie panewek, spadek ciśnienia oleju albo problem z samym wałem.

Koło zamachowe

Koło zamachowe wygładza pracę jednostki i pomaga utrzymać równomierny bieg. W wielu nowszych autach stosuje się koło dwumasowe, które tłumi drgania skrętne, szczególnie przy niskich obrotach. Jego zużycie często daje szarpanie przy ruszaniu, wibracje na biegu jałowym i charakterystyczne metaliczne odgłosy przy gaszeniu silnika.

Gdy ten zespół traci sprawność, objawy szybko przenoszą się na resztę jednostki. Dlatego następny krok to rozrząd, bo bez prawidłowej synchronizacji nawet zdrowy mechanicznie silnik nie będzie pracował tak, jak powinien.

Rozrząd pilnuje właściwego momentu otwarcia zaworów

Rozrząd odpowiada za to, by zawory otwierały się i zamykały dokładnie w tym momencie, w którym trzeba. Napędza go najczęściej pasek albo łańcuch połączony z wałem korbowym, a wałek rozrządu steruje krzywkami otwierającymi zawory. To element, który wielu kierowców traktuje jak „osobny temat serwisowy”, a w praktyce jest to jeden z najważniejszych układów wpływających na trwałość całego silnika.

• Pasek rozrządu pracuje zwykle ciszej, ale wymaga pilnowania interwału wymiany i stanu rolek oraz napinacza.
• Łańcuch rozrządu bywa trwalszy, ale nie jest wieczny - potrafi się wydłużać, a napinacz i prowadnice również się zużywają.
• Zmienna faza rozrządu poprawia elastyczność i reakcję silnika, ale zwiększa złożoność całego układu.

W wielu silnikach przeskok rozrządu oznacza coś więcej niż tylko utratę mocy. W jednostkach kolizyjnych może dojść do kontaktu tłoków z zaworami, a wtedy naprawa przestaje być drobna. Dlatego nie warto czekać na głośne objawy - lepiej zareagować przy pierwszym podejrzeniu nierównej pracy albo nietypowego hałasu z okolicy osłony rozrządu.

Jeśli rozrząd jest ustawiony prawidłowo, następna warstwa ochrony zaczyna się w układach smarowania i chłodzenia, bo to one odpowiadają za warunki, w których cała mechanika może pracować bezpiecznie.

Smarowanie i chłodzenie chronią silnik przed zatarciem

Olej silnikowy nie tylko smaruje, ale też chłodzi, oczyszcza i zabezpiecza powierzchnie robocze przed zużyciem. Pompa oleju tłoczy go przez kanały do panewek, wałków, popychaczy i innych elementów ruchomych, a filtr zatrzymuje zanieczyszczenia. Gdy ciśnienie oleju spada, film smarny zanika i tarcie rośnie bardzo szybko - wtedy droga do zatarcia jest już krótka.

Układ chłodzenia utrzymuje temperaturę roboczą silnika zwykle w okolicach 90°C, choć dokładna wartość zależy od konstrukcji. W jego skład wchodzą pompa cieczy chłodzącej, termostat, chłodnica, wentylator i przewody. Jeśli termostat zablokuje się w pozycji zamkniętej, silnik może się przegrzewać; jeśli otworzy się zbyt wcześnie, jednostka długo nie osiągnie temperatury pracy i zacznie pracować mniej efektywnie.

• Spadek poziomu oleju to nie drobiazg, tylko sygnał do kontroli wycieków, spalania oleju i stanu odmy.
• Rosnąca temperatura po mieście często wskazuje na problem z chłodnicą, termostatem, pompą wody albo wentylatorem.
• Stuki po rozruchu mogą oznaczać, że olej zbyt wolno dociera do góry silnika albo jest go po prostu za mało.

Dopiero gdy te dwa układy działają prawidłowo, silnik może pokazać pełnię możliwości. A to prowadzi do osprzętu, który w codziennej eksploatacji robi większą różnicę, niż wielu kierowców zakłada.

Osprzęt decyduje o kulturze pracy i mocy

Osprzęt to wszystko, co nie jest „rdzeniem” mechaniki, ale bez czego silnik nie pracuje poprawnie albo nie osiąga zakładanych parametrów. W tej grupie mieszczą się układ dolotowy, układ paliwowy, zapłon w benzynie, świece żarowe w dieslu, turbo, intercooler, czujniki oraz elementy sterowania. W praktyce właśnie tu najczęściej szuka się przyczyn nierównej pracy, dławienia się pod obciążeniem albo dziwnego spalania.

Dolot i układ paliwowy

Filtr powietrza, przepustnica, kolektor dolotowy i przewody dolotowe odpowiadają za to, ile i jakiego powietrza trafia do cylindrów. Wtrysk paliwa musi z kolei podać odpowiednią dawkę w odpowiednim momencie. Zabrudzony dolot, słaby przepływ paliwa albo nieszczelność układu często powodują spadek mocy, falowanie obrotów i większe spalanie.

Zapłon, świece i sterowanie

W benzynie istotne są świece zapłonowe i cewki, bo bez nich nie ma prawidłowego zapłonu mieszanki. W dieslu ważniejszą rolę odgrywają świece żarowe, wtryskiwacze oraz wysoka precyzja dawkowania paliwa. Czujniki położenia wału, wałka rozrządu, temperatury czy przepływu powietrza dostarczają sterownikowi danych, bez których nie da się dobrze sterować pracą jednostki.

Przeczytaj również: Zapchany filtr powietrza - Objawy, test, wymiana. Uniknij błędów!

Turbo i doładowanie

Turbosprężarka nie „produkuje” mocy sama z siebie. Ona po prostu wtłacza do cylindrów więcej powietrza, dzięki czemu można spalić więcej paliwa i uzyskać wyższy moment obrotowy. Jeśli turbo zaczyna pracować nierówno, objawy to zwykle spadek mocy, gwizd, dymienie albo błędy ciśnienia doładowania.

Gdy osprzęt zaczyna szwankować, samochód często zachowuje się tak, jakby „silnik się kończył”, choć problem może leżeć tylko w jednym czujniku, cewce albo nieszczelnym przewodzie. Dlatego warto umieć rozpoznać objawy bez zgadywania, a to najlepiej widać po sposobie pracy jednostki.

Po czym poznasz, że któryś element zaczyna się zużywać

Ja przy diagnozie zaczynam od prostych sygnałów, bo to one najczęściej prowadzą do właściwego tropu. Jeden objaw może mieć kilka przyczyn, ale układ symptomów zwykle już dużo mówi o stanie silnika. Jeśli pojawia się kilka z nich naraz, problem często nie dotyczy samego osprzętu, tylko któregoś z kluczowych zespołów mechanicznych.

• Stuki i klekotanie - mogą wskazywać na luzy w układzie korbowo-tłokowym, zużyte popychacze, problem z panewek albo zbyt niskie ciśnienie oleju.
• Nierówna praca na biegu jałowym - często wiąże się z zapłonem, wtryskiem, nieszczelnością dolotu albo problemem z kompresją.
• Dym z wydechu - niebieski zwykle sugeruje spalanie oleju, czarny zbyt bogatą dawkę lub problem z doładowaniem, biały może oznaczać spalanie płynu chłodzącego albo kondensację po zimnym starcie.
• Przegrzewanie - najczęściej kieruje uwagę na chłodzenie, ale pośrednio może też oznaczać uszkodzoną uszczelkę pod głowicą.
• Kontrolka silnika - sama w sobie nic nie przesądza, ale skan błędów potrafi od razu zawęzić obszar poszukiwań.

Ważna zasada brzmi prosto: najpierw sprawdza się poziom oleju, stan płynu chłodzącego, odczyt błędów i podstawowe objawy zewnętrzne, dopiero potem rozbiera silnik. To pozwala uniknąć kosztownych pomyłek i niepotrzebnych części wymienianych „na próbę”.

Co warto sprawdzić przed większą naprawą

Jeśli miałbym wskazać jedną rzecz, która oszczędza najwięcej pieniędzy, byłaby to dobra diagnostyka przed decyzją o rozbiórce. W praktyce zaczynam od historii serwisowej, bo część problemów ma swoje źródło dużo wcześniej: w zaniedbanych wymianach oleju, przegrzewaniu albo ignorowaniu hałasów z rozrządu. Dopiero potem sprawdzam kompresję, szczelność cylindrów, ciśnienie oleju i ewentualne błędy zapisane w sterowniku.

• Przy zakupie auta używanego obejrzyj silnik na zimno, posłuchaj pracy po odpaleniu i sprawdź, czy nie ma świeżych wycieków.
• Po przegrzaniu nie zakładaj z góry najgorszego, ale też nie licz, że problem sam zniknie po dolaniu płynu.
• Jeśli silnik bierze olej, nie zatrzymuj się na dolewkach - trzeba ustalić, czy winne są uszczelniacze, pierścienie, turbo czy odma.
• Przed kosztowną naprawą rozrządu lub głowicy zawsze warto potwierdzić usterkę pomiarami, a nie tylko objawami.

Dobrze rozumiana konstrukcja silnika pomaga szybciej odróżnić problem osprzętu od usterki wewnętrznej. To właśnie ta różnica najczęściej decyduje o tym, czy naprawa kończy się prostą interwencją serwisową, czy zamienia się w duży i kosztowny remont.
